tubería recubierta de PE, tubería recubierta de 2PE, tubería recubierta de 3PE
tubería recubierta de PE, tubería recubierta de 2PE, tubería recubierta de 3PE
Tubería recubierta 2PE /3PE
Tubería recubierta 2PE /3PE
Tubería recubierta 2PE /3PE
Tubería recubierta 2PE /3PE

Tubería recubierta 2PE /3PE

Tipo de tubería: tubería recubierta de PE, tubería recubierta de 2PE, tubería recubierta de 3PE

Aplicación: Se utiliza para gas natural, petróleo, agua y alcantarillado, y sistemas de tuberías

Especificación: DE: 219 mm ~ 2020 mm

Peso: 5 mm ~ 25 mm

LONGITUD: 4mtr, 6mtr, 12mtr, 18mtr, 21mtr

MOQ: 1 tonelada

Estándar de recubrimiento: DIN 30670, DIN 30671, DIN 30678, SY/T0413-2002, etc.

Tipo de tubería: soldadura por arco sumergido (LSAW/SSAW), soldadura por resistencia eléctrica

Extremos: liso, biselado, roscado con acoplamientos o enchufes; Se pueden proporcionar tapas de plástico y anillos de acero si es posible

Superficie: revestimiento de polietileno de dos o tres capas (2 mm ~ 4,5 mm)

Embalaje: Envuelto en papel resistente al agua, Paquete de tiras de acero, dos etiquetas en cada paquete

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

Tipo de tubería: tubería recubierta de PE, tubería recubierta de 2PE, tubería recubierta de 3PE

Aplicación: Se utiliza para gas natural, petróleo, agua y alcantarillado, y sistemas de tuberías

Especificación: DE: 219 mm ~ 2020 mm

                        Peso: 5 mm ~ 25 mm

                        LONGITUD: 4mtr, 6mtr, 12mtr, 18mtr, 21mtr

Estándar de recubrimiento: DIN 30670, DIN 30671, DIN 30678, SY/T0413-2002, etc.

Tipo de tubería: soldadura por arco sumergido (LSAW/SSAW), soldadura por resistencia eléctrica

Extremos: liso, biselado, roscado con acoplamientos o enchufes; Se pueden proporcionar tapas de plástico y anillos de acero si es posible

Superficie: revestimiento de polietileno de dos capas (2 mm ~ 4,5 mm)

Embalaje: Envuelto en papel resistente al agua, Paquete de tiras de acero, dos etiquetas en cada paquete

La tubería de acero con revestimiento de 3 PE también se puede utilizar en sistemas de tuberías de gas combustible urbano, tanques de almacenamiento y sistemas de tuberías ranuradas, protegiendo tuberías en industrias de electricidad y comunicación y sistemas de tuberías de agua.

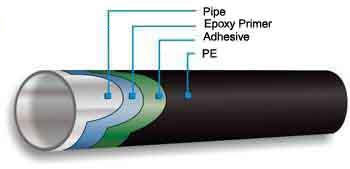

Estructura de tres niveles de tubería anticorrosión 3PE:
la primera capa de polvo epoxi (FBE> 100um), el segundo adhesivo (AD) 170-250um, la tercera capa de polietileno (PE) 2.5-3.7mm.
Tres de la integración y tubería de acero con un buen revestimiento sólido. Diámetro de Φ159-Φ1220.

Estructura de dos pisos anticorrosión de tubería 2PE , la primera capa adhesiva (AD), la segunda capa de polietileno (PE), dos tipos de integración.

Material de recubrimiento : Polvo epoxi, Adhesión, Polietileno o polipropileno, Cemento en el interior

3PE anticorrosión consta de tres capas de estructura
-La primera capa de polvo epoxi es mayor a 100Um
-La segunda capa de adhesivo, (AD) 170-250um.
-La tercera capa de polietileno (PE) de 1,8-3,7mm.

Estructura anticorrosión 2PE (polietileno de dos capas)
-La primera capa de adhesivo, (AD) 170-250um.
-La segunda capa de polietileno (PE) 1.8-3.7mm

Tubería de acero con revestimiento de 3PE/Tubería de acero con revestimiento de 2PE:
-Material del revestimiento: polvo epoxi, adhesivo, polietileno o polipropileno, interior de cemento
-Estándar: API 5L (PSL1, PSL2); GB/T 9711.1;
-Grado: Gr. B, X42, X46, X52, X60, X65, X70, X80; Gramo. C;
-Se puede aceptar el tercero, SGS, BV.

2PP CONSERVACIÓN:

Estructura de dos pisos de tubería anticorrosión de PP: la primera capa adhesiva (AD), la segunda capa de polipropileno (PP), dos tipos de integración, tres capas de espesor con el mismo PP.

CONSERVACIÓN 3PP:

Estructura de PP de tres niveles de tubería anticorrosión:

-La primera capa de polvo epoxi (FBE50 – 100um),

-El segundo adhesivo (AD) 250 – 400um,

-La tercera capa de polipropileno (PP) 1,4 – 4,0mm.

Tres de la integración y tubería de acero con un buen revestimiento sólido, temperatura de revestimiento de hasta 110 grados.

-Diámetro de Φ159 – Φ1440

Especificación

ESPESOR DEL REVESTIMIENTO 3LPE SOBRE TUBOS DE ACERO

espesor mínimo de la capa de epoxi de 125 µm

espesor mínimo de la capa de copolímero de 150 µm

espesor mínimo de 1,8 mm a 4,7 mm capa de polietileno o polipropileno



Rango mínimo de espesor de capa total

m kg/m

Espesor de capa en mm

Clase A1

Clase A2

Clase A3

Clase B1

Clase B2

Clase B3

Clase C1

Clase C2

Clase C3

H ≤ 15

1,8

2,1

2,6

1,3

1,8

2,3

1,3

1,7

2,1

15 < M ≤ 50

2,0

2,4

3,0

1,5

2,1

2,7

1,5

1,9

2,4

50 < M ≤ 130

2,4

2,8

3,5

1,8

2,5

3,1

1,8

2,3

2,8

130 < M ≤ 300

2,6

3,2

3,9

2,2

2,8

3,5

2,2

2,5

3,2

300 < M

3,2

3,8

4,7

2,5

3,3

4,2

2,5

3,0

3,8

Tenga en cuenta: El espesor total requerido puede reducirse para las tuberías SAW en un máximo del 10 % en la costura de la junta.
Clase 1 y 2 para aplicaciones medias y ligeras (suelo arenoso).
Clase 3: aplicación en condiciones extremas (suelo rocoso) o bajo el agua.



Espesor mínimo del revestimiento acabado

Tamaños de tubería (DE especificado)

Tabla de espesores mínimos de recubrimiento (mm)

≤ 10 3/4” (273,1 mm)

2.5

> 12 3/4” (323,9 mm) a ≤ 18” (457 mm)

2.8

> 20" (508,0 mm) a ≤ 30" (762 mm)

3.0

> 32" (813,0 mm)

3.3


Recubrimiento externo

Tipo de recubrimiento

Estándar de recubrimiento

FBE de una sola capa

SY/T 0315-2005, puede/CSA Z245.20-2010,

DEP 31.40.30.32-Gen-2011, ISO 21809-2-2007, API RP 5L9-2001



FBE de doble capa

Q/enPC 38-2002, CAN/CSA Z245.20-2010

Recubrimiento 2LPE/2LPP

SY/T 0413-2002, GB/T 23257-2009, ISO 21809-1-2009

Recubrimiento 3LPE/3LPP

SY/T 0413-2002, GB/T 23257-2009, DIN 30670-1991, CAN/CSA Z245.21-2010,

ISO 21809-1-2009, NF A49-711-1992, NF A49-710-1988



Revestimiento de peso de hormigón

Q/SA 3017—2008

Revestimiento de aislamiento

SY/T 0415-1996, CJ/T 114-2000, EN 253-1994

Revestimiento de betún

BS 534-1990



Recubrimiento Interno

Tipo de recubrimiento

Estándar de recubrimiento

Revestimiento de epoxi líquido interno

API RP 5L2-2002, DEP 31.40.30.35-Gen-2005

FBE de una sola capa

APIRP 5L7-1988

Revestimiento interno de cemento

BS 534-1990, AWWA C205-2000

Revestimiento de betún

BS 534-1990

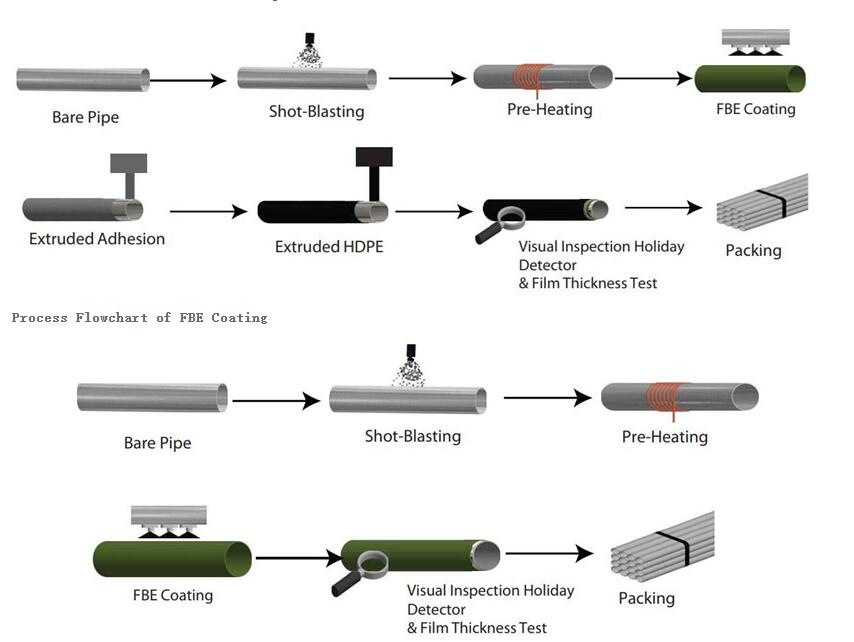

Proceso de producción

Imagen del embalaje

Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido
