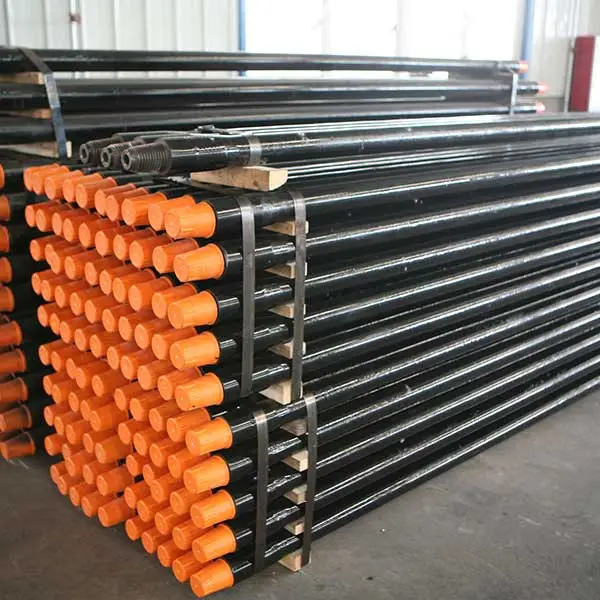

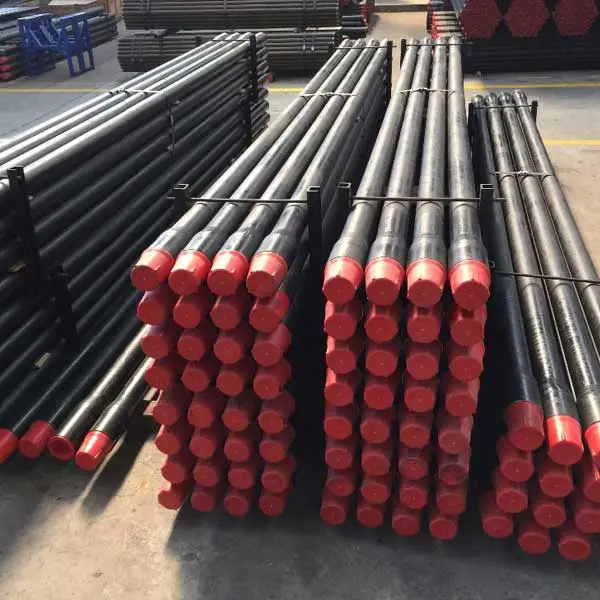

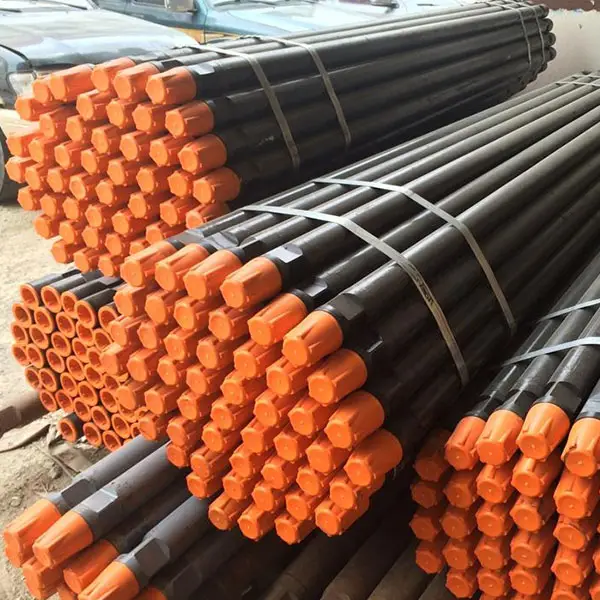

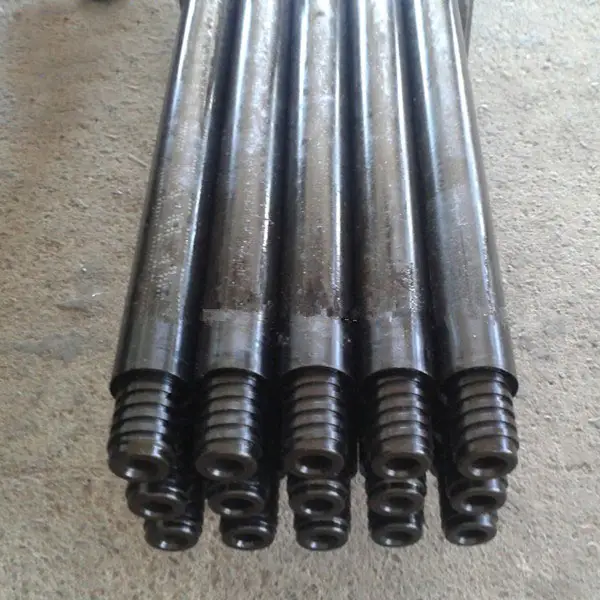

Tubería de perforación
Tubería de perforación
Tubería de perforación
Tubería de perforación

Tubería de perforación

Tipo de tubería: Tubería de perforación, Tubería de perforación API 5DP; Tubería de perforación de peso pesado (HWDP), Varilla de perforación de fondo, Tubería de perforación, Kelly cuadrada y hexagonal

Tamaño:
DE: 60,32 mm-168,28 mm
PESO: 6,45-12,7 mm
LONGITUD: R1, R2, R3

Estándar de tubería: API 5DP E75, X95, G105, S135

Estilo molesto : IU, UE, IEU

El cinturón resistente al desgaste de la junta de herramientas: TK34, TC2000, Arnco 100XT, 200XT, 300XT400XT

Tubería de perforación con revestimiento interno: TK34,DPC,TC2000,TC3000

Conexión: NC26 - NC50, 5 1/2FH, 6 5/8FH

USO: voladura de minas, perforación de pozos de agua, perforación de pozos geotérmicos, proyectos de minería de carbón y metales no ferrosos, etc.

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

La tubería de perforación es una tubería pesada y sin costura que proporciona rotación para hacer circular el fluido de perforación. La tubería ayuda a bombear el fluido de perforación hacia el espacio anular. El espacio anular de un pozo de petróleo es el espacio entre el revestimiento y la tubería o cualquier espacio inmediato entre el revestimiento y la tubería que lo rodea. El Annulus ayuda en la fácil circulación del fluido en el pozo. La tubería está sujeta a tensión axial ya que se requiere un alto par para girar el conjunto de fondo de pozo y perforar el fluido y hacerlo circular. Todo esto crea una gran cantidad de estrés en la tubería de perforación; por lo tanto, la tubería OCTG debe ser extremadamente resistente.

Tamaño de la tubería de perforación:
 DE: 60,32 mm-168,28 mm

 PESO: 6,45-12,7 mm

 LONGITUD: R1, R2, R3

peso pesado

   2-3/8" a 6-5/8" DE, Rango 2 y 3

Grados : E75, X95, G105, S135
Roscas de conexión: NC26, NC31, NC38, NC40, NC46, NC50, 5 1/2FH.6 5/8FH.

Estándar de tubería: API 5DP E75, X95, G105, S135

Estilo molesto : IU, UE, IEU

El cinturón resistente al desgaste de la junta de herramientas: TK34, TC2000, Arnco 100XT, 200XT, 300XT400XT

Tubería de perforación con revestimiento interno: TK34,DPC,TC2000,TC3000

Conexión: NC26, NC31, NC38, NC40, NC46, NC50, 5 1/2FH.6 5/8FH.

USO: voladura de minas, perforación de pozos de agua, perforación de pozos geotérmicos, proyectos de minería de carbón y metales no ferrosos, etc.

Aplicación:  La tubería de perforación es para exploración y desarrollo de pozos de petróleo y gas.



Se pueden producir más productos, contáctenos

Tubería de perforación de alta resistencia

Tubería de perforación de pared gruesa

Tubería de perforación para servicio amargo

Tubo de perforación direccional horizontal

Tubería de perforación de peso pesado:

  • HWDP estándar
  • Tri-espiral HWDP
  • Agua en espiral HWDP
  • HWDP soldado de alta resistencia
  • Tubería de perforación de peso pesado

Accesorios de vástago de perforación:

  • Junta de cachorro de tubería de perforación
  • Sub
  • 2 ½” – 6” Kelly cuadrada 3” – 6” Kelly hexagonal
  • Kelly (Kelly cuadrado/Kelly hexagonal)
Especificación

diámetro externo



peso normal



grado de acero

espesor de pared



extremos molestos



designación de junta de herramienta

en

milímetro

en

milímetro

2 3/8

60.32

6.65

E X G

0.280

7.11

UE

NC26

2 7/8

73.02

10.40

E, X, G, S

0.362

9.19

UE

NC31

3 1/2

88.90

9.50

mi

0.254

6.45

UE

NC38

13.30

E, X, G, S

0.368

9.35

UE

NC38

13.50

E X G

0.449

11.40

UE

NC38

S

0.449

11.40

UE

NC40

4

101.60

14.00

E, X, G, S

0.330

8.38

IU

NC40

E, X, G, S

0.330

8.38

UE

NC46

4 1/2

114.30

13.75

mi

0.271

6.88

IU

NC46

13.75

mi

0.271

6.88

UE

NC46

16.60

E, X, G, S

0.337

8..56

UE

NC50

20.00

E, X, G, S

0.430

10.92

UE

NC50

16.60

E, X, G, S

0.337

8.56

UEI

NC46

20.00

E, X, G, S

0.430

10.92

UEI

NC46

5

127.00

19.50

E, X, G, S

0.362

9.19

UEI

NC50

19.50

E, X, G, S

0.362

9.19

UEI

5 1/2 FH

25.60

E X G

0.500

12.70

UEI

NC50

25.60

E, X, G, S

0.500

12.70

UEI

5 1/2 FH

5 1/2

139.70

21.90

E, X, G, S

0.361

9.17

UEI

5 1/2 FH

24.70

E, X, G, S

0.415

10.54

UEI

5 1/2 FH

6 5/8

168.28

25.20

E, X, G, S

0.330

8.38

UEI

6 5/8 FH

27.70

E, X, G, S

0.362

9.19

UEI

6 5/8 FH

Nota: UE: trastorno externo; IU: malestar interno; IEU: malestar interno y externo.


Tolerancias de dimensión





 Tolerancia



Diámetro exterior del cuerpo de la tubería de perforación

          Cuerpo de tubería



D≤101,60 mm,±0,79 mm

D≥114,30 mm, +1,0 %, -0,5 %D



Cuerpo de tubería de perforación detrás del Meu

D≥60.32~≤88.90mm,+2.38%, -0.79%D

D>88.90~≤127.00mm,+2.78mm, -0.75%D

D>127.00~≤168.28mm,+3.18mm,-0.75%D

     Espesor de pared

0, -12,5 %t



Composición química, fracción de masa (%)





grado de acero

PAG (%)

S (%)



Cuerpo de tubería

mi

0.030

0.020

X, G, S

0.020

0.015

Unión de herramientas

0.020

0.015


Propiedades mecánicas



grado de acero

 propiedades de tracción

 (21 ℃ ± 3 ℃)

Energía absorbida longitudinal Charpy con muesca en V (21 ℃ ± 3 ℃)



límite elástico (Mpa)



resistencia a la tracción

(Mpa)



alargamiento(%)

10*10



promedio (mínimo)

10*7,5

promedio (mínimo)

10*5

promedio (mínimo)

min

máximo

min

mi

517

724

689



54(47)

43(38)

30(26)

X

655

862

724

GRAMO

724

931

793

S

931

1138

1000

Observaciones: k—constante, igual a 1944 (62500); A: área de la sección transversal del espécimen de tracción, mm2(in2); Udp: resistencia a la tracción mínima especificada, MPa(Ib/in2)




Tubería de perforación de alta resistencia

Además de la tubería de perforación API común de 2"-10", CSC también fabrica tubería de perforación de alta resistencia, como Z-140 y V-150, con los siguientes rendimientos:

Tubería de perforación de pared gruesa

la tubería de perforación de pared gruesa como a continuación

Tubería de perforación para servicio amargo

Desempeño mecánico del cuerpo de la tubería de perforación SS

Desempeño mecánico de la junta de herramienta de tubería de perforación SS

Proceso de producción

Imagen del embalaje

Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido
