Tubería recubierta FBE (Fusion Bond Epoxy), Tubería de acero al carbono recubierta con epoxi, Tubería de polvo epoxi anticorrosión de una sola capa
Tubería recubierta FBE (Fusion Bond Epoxy), Tubería de acero al carbono recubierta con epoxi, Tubería de polvo epoxi anticorrosión de una sola capa
Tubería recubierta FBE
Tubería recubierta FBE
Tubería recubierta FBE
Tubería recubierta FBE

Tubería recubierta FBE

Tipo de tubería: Tubería recubierta FBE (Fusion Bond Epoxy), Tubería de acero al carbono recubierta con epoxi, Tubería de polvo epoxi anticorrosión de una sola capa, Tubería de revestimiento FBE de doble capa

Aplicación: Se utiliza para gas natural, petróleo, agua y alcantarillado, y sistemas de tuberías

Especificación: Diámetro exterior: 20 mm ~ 3600 mm

Grosor de la pared: 1 mm ~ 80 mm

LONGITUD: Longitud aleatoria, Longitud fija, SRL, DRL

Estándar de recubrimiento: DIN 30670, DIN 30671, DIN 30678, SY/T0413-2002 CAN/CSA-Z245.21etc.

Tipo de tubería: soldadura por arco sumergido (LSAW/SSAW), soldadura por resistencia eléctrica

Extremo : extremo liso/extremo biselado, sin rebabas

Superficie: polvo de revestimiento anticorrosivo FBE de una capa/doble capa (200um~800um)

Embalaje: Envuelto en papel resistente al agua, Paquete de tiras de acero, dos etiquetas en cada paquete

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

Tipo de tubería: Tubería recubierta FBE (Fusion Bond Epoxy), Tubería de acero al carbono recubierta con epoxi, Tubería de polvo epoxi anticorrosión de una sola capa, Tubería de revestimiento FBE de doble capa

Especificación: Diámetro exterior: 20 mm ~ 3600 mm

                         Grosor de la pared: 1 mm ~ 80 mm

                         LONGITUD: Longitud aleatoria, Longitud fija, SRL, DRL

Aplicación: Se utiliza para gas natural, petróleo, agua y alcantarillado, y sistemas de tuberías

Estándar de recubrimiento: DIN 30670, DIN 30671, DIN 30678, SY/T0413-2002 CAN/CSA-Z245.21etc.

Tipo de tubería: soldadura por arco sumergido (LSAW/SSAW), soldadura por resistencia eléctrica

Superficie: polvo de revestimiento anticorrosivo FBE de una capa/doble capa (200um~800um)

Extremos: liso, biselado, roscado con acoplamientos o enchufes; Se pueden proporcionar tapas de plástico y anillos de acero si es posible

Embalaje: Envuelto en papel resistente al agua, Paquete de tiras de acero, dos etiquetas en cada paquete

La tubería de acero con revestimiento FBE es una tubería de acero con revestimiento epoxi unido por fusión. Es un tipo de resina de calor externo que se usa para tuberías. superficie de la tubería, la película FBE proporciona una superficie extremadamente dura con una gran adherencia a la superficie de la tubería. La capa FBE tiene una forma uniforme y tiene buena resistencia a la reacción química.

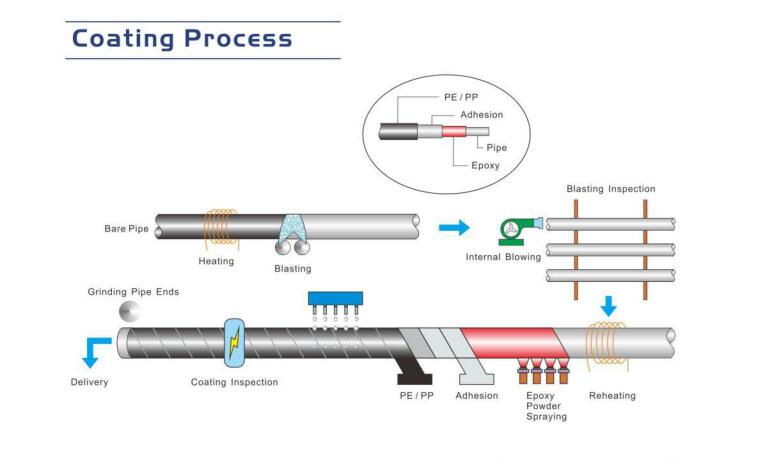

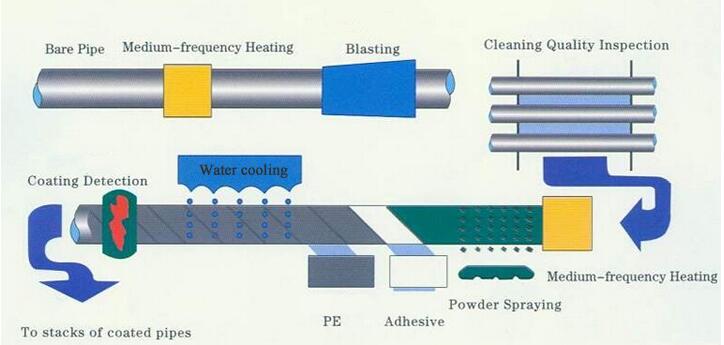

Los tubos de acero se tratan con granallado y precalentamiento de frecuencia intermedia antes de pintarlos, y luego se rocía el recubrimiento de polvo epoxi sobre la superficie de los productos de tubería calentados mediante el método de rociado electrostático, que se fusiona y se une a la superficie del tubo de acero y se solidifica. para formar un revestimiento. El recubrimiento FBE suele ser una estructura de formación de película de un solo paso.

Características de las tuberías de acero con revestimiento de epoxi unido por fusión (FBE):

  • El revestimiento FBE es resistente a la corrosión y a los productos químicos.
  • El recubrimiento FBE tiene una fuerte adhesión al acero, integridad de la película, estrés del suelo y resistencia al desgaste.
  • El recubrimiento FBE aumenta la vida útil de las tuberías de acero.
  • El revestimiento FBE se puede utilizar para la protección contra la corrosión externa de instalaciones de tuberías de acero enterradas o bajo el agua con temperaturas de funcionamiento de -30~100 °c.
  • Por otro lado, el defecto de la tubería de acero FBE es que tiene poca resistencia al daño mecánico y al calor y la humedad.
  • Un revestimiento de polietileno extruido de tres capas (3LPE) se compone de revestimientos de tubería de acero anticorrosivo de tres capas extruidos.



Tubería de polvo epoxi anticorrosión de una sola capa

Recubrimiento de polvo epoxi de guitarra de fusión:

Material de revestimiento: Polvo epoxi, Adhesión, Polietileno o polipropileno, Cemento
Estándar interior: API 5L (PSL1, PSL2); GB/T 9711.1;
Grado: Gr. B, X42, X46, X52, X60, X65, X70, X80; Q235B; Gramo. C;
Costura: SIERRA, SSAW; HSAW

Especificaciones:
Diámetro exterior: 219-2020 MM
Grosor de la pared: 5-25 MM
Longitud: 4/6/12/18/21 metros
Extremo:
Superficie lisa o biselada; Desnudo o pintado de negro o anticorrosión, como 3LPE;


Tubos de revestimiento FBE de doble capa

El sistema de recubrimiento FBE de doble capa consta de una capa base FBE que cubre la superficie del tubo desnudo y una capa superior FBE modificada. El proceso de recubrimiento de la  tubería FBE de 2 capas  es básicamente el mismo que el proceso de rociado FBE de sinterización estándar, excepto que el diseño de la cámara de rociado de polvo y la pistola rociadora ha cambiado, sin agregar equipos complicados. Hay dos tipos de pistolas de aplicación: cámara de aplicación de polvo doble y cámara de aplicación de polvo integral. Se utilizan en el sistema de recubrimiento FBE de doble capa, como el rociado de cámara de rociado de polvo doble y el rociado de cámara de rociado de polvo integral.



Las características de rendimiento del sistema de recubrimiento FBE de doble capa han sido probadas mediante pruebas de laboratorio y pruebas de aplicación en el campo. El sistema anticorrosivo de doble capa FBE aplicado a tuberías de acero enterradas tiene alta fuerza de unión con el sustrato, alta resistencia al pelado catódico y baja absorción de agua. Buena resistencia a altas temperaturas. La característica de este sistema es que combina el mayor rendimiento de unión del FBE estándar y el sustrato y la mejor resistencia a la permeabilidad al agua del FBE modificado.

Especificación
Datos de la técnica:
1 Contenido de humedad:   <0.5%
2 Tamaño de partícula:   Mayor que 250um<0.2% Mayor que 150um<3.0%
3 Densidad:   1.2~1.8g/cm3(Debido a la diferente fórmula y diferentes colores)
4 Pensamiento cinematográfico recomendado:   a. En sistemas FBE: 300-400 micrones (12-16 mils) b. Como imprimación en sistemas de PE o PP de 3 capas: 150-300 micrones (6-12 mils)
5 Cobertura teórica:   0,6993 m2/kg por mm (134,6 ft2/lb por mil)
6 Rango de temperatura de funcionamiento:  "-73ºC (-100ºF) a 110ºC (230ºF)
7 Tiempo de almacenamiento: 12 meses si se almacena por debajo de 27ºC (80ºF) y 65% de humedad relativa.
8  En tamiz: 150 μm de polvo en el tamiz ≤3 %, 250 μm de polvo en el tamiz ≤0,2 %
9  Tiempo de gelificación:  menos de 200 ≥12s, y de acuerdo con el valor del fabricante ±20%
10  Propiedades termales ΔH≥45J/g, Tg2≥95


ESPESOR DEL REVESTIMIENTO FBE EN TUBOS DE ACERO

DN (mm)

Polvo epoxi (μm)

Capa adhesiva (μm)

mín. Espesor en el revestimiento (mm)

Nivel común (G)

Nivel de Fortalecimiento (S)

DN ≤ 100

≥120

≥170

1.8

2.5

100

2.0

2.7

250 < DN < 500

2.2

2.9

500 ≤ DN < 800

2.5

3.2

DN ≥ 800

3.0

3.7


Especificación de revestimiento de tuberías recubiertas con imprimación epoxi

Recubrimiento externo



tipo de recubrimiento

Estándar de recubrimiento



3LPE/3LPP

DIN30670-1991, PUEDE/CSA Z245, 21-2010, ISO21809-1-2009 SY/T 0413-2002, GB/T23257-2009



2LPE/2LPP

SY/T 0315-2002 GB/T23257-2009 ISO21809-1-2009



FBE (epoxi de unión por fusión)

SY/T 0315-2005,AWWA C213-2001,CAN/CSAZ245.20-2010,ISO218909-2-2007,API RP5L9-2001



Revestimiento de betún



Esmalte y cinta aplicados en caliente

BS534-1990,AWWA203-2002,AWWA214-2000



Recubrimiento epoxi líquido

AWWWA C210-2007



Revestimiento aislante de poliuretano

SY/T0415-1996,CJ/T114-2000.EN253-1994



Recubrimiento Interno



Revestimiento de epoxi líquido

AWWAC210-2007



FBE

AWWAC213-2001



Revestimiento de mortero de cemento

BS534-1990,AWWA C205-2001



Revestimiento de betún

BS534-1990




Datos técnicos de tuberías recubiertas con imprimación epoxi

Datos de la técnica

Contenido de humedad:

<0.5%

Tamaño de partícula:

Mayor que 250um<0.2% Mayor que 150um<3.0%

Densidad:

1.2~1.8g/cm3(Debido a la diferente fórmula y diferentes colores)

Pensamiento cinematográfico recomendado:

a. En sistemas FBE: 300-400 micrones (12-16 mils) b. Como imprimación en sistemas de PE o PP de 3 capas: 150-300 micrones (6-12 mils)

Cobertura teórica:

0,6993 m2/kg por mm (134,6 ft2/lb por mil)

Rango de temperatura de funcionamiento:

"-73ºC (-100ºF) a 110ºC (230ºF)

Tiempo de almacenamiento:

12 meses si se almacena por debajo de 27ºC (80ºF) y 65% de humedad relativa.

 En tamiz:

150 μm de polvo en el tamiz ≤3 %, 250 μm de polvo en el tamiz ≤0,2 %

 Tiempo de gelificación:

 bajo 200℃≥12s, y de acuerdo con el valor del fabricante ±20%

 Propiedades termales

ΔH≥45J/g,Tg2≥95℃

Proceso de producción

Imagen del embalaje

Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido

Enviar correo electrónico
Especificación
Datos de la técnica:
1 Contenido de humedad:   <0.5%
2 Tamaño de partícula:   Mayor que 250um<0.2% Mayor que 150um<3.0%
3 Densidad:   1.2~1.8g/cm3(Debido a la diferente fórmula y diferentes colores)
4 Pensamiento cinematográfico recomendado:   a. En sistemas FBE: 300-400 micrones (12-16 mils) b. Como imprimación en sistemas de PE o PP de 3 capas: 150-300 micrones (6-12 mils)
5 Cobertura teórica:   0,6993 m2/kg por mm (134,6 ft2/lb por mil)
6 Rango de temperatura de funcionamiento:  "-73ºC (-100ºF) a 110ºC (230ºF)
7 Tiempo de almacenamiento: 12 meses si se almacena por debajo de 27ºC (80ºF) y 65% de humedad relativa.
8  En tamiz: 150 μm de polvo en el tamiz ≤3 %, 250 μm de polvo en el tamiz ≤0,2 %
9  Tiempo de gelificación:  menos de 200 ≥12s, y de acuerdo con el valor del fabricante ±20%
10  Propiedades termales ΔH≥45J/g, Tg2≥95


ESPESOR DEL REVESTIMIENTO FBE EN TUBOS DE ACERO

DN (mm)

Polvo epoxi (μm)

Capa adhesiva (μm)

mín. Espesor en el revestimiento (mm)

Nivel común (G)

Nivel de Fortalecimiento (S)

DN ≤ 100

≥120

≥170

1.8

2.5

100

2.0

2.7

250 < DN < 500

2.2

2.9

500 ≤ DN < 800

2.5

3.2

DN ≥ 800

3.0

3.7


Especificación de revestimiento de tuberías recubiertas con imprimación epoxi

Recubrimiento externo



tipo de recubrimiento

Estándar de recubrimiento



3LPE/3LPP

DIN30670-1991, PUEDE/CSA Z245, 21-2010, ISO21809-1-2009 SY/T 0413-2002, GB/T23257-2009



2LPE/2LPP

SY/T 0315-2002 GB/T23257-2009 ISO21809-1-2009



FBE (epoxi de unión por fusión)

SY/T 0315-2005,AWWA C213-2001,CAN/CSAZ245.20-2010,ISO218909-2-2007,API RP5L9-2001



Revestimiento de betún



Esmalte y cinta aplicados en caliente

BS534-1990,AWWA203-2002,AWWA214-2000



Recubrimiento epoxi líquido

AWWWA C210-2007



Revestimiento aislante de poliuretano

SY/T0415-1996,CJ/T114-2000.EN253-1994



Recubrimiento Interno



Revestimiento de epoxi líquido

AWWAC210-2007



FBE

AWWAC213-2001



Revestimiento de mortero de cemento

BS534-1990,AWWA C205-2001



Revestimiento de betún

BS534-1990




Datos técnicos de tuberías recubiertas con imprimación epoxi

Datos de la técnica

Contenido de humedad:

<0.5%

Tamaño de partícula:

Mayor que 250um<0.2% Mayor que 150um<3.0%

Densidad:

1.2~1.8g/cm3(Debido a la diferente fórmula y diferentes colores)

Pensamiento cinematográfico recomendado:

a. En sistemas FBE: 300-400 micrones (12-16 mils) b. Como imprimación en sistemas de PE o PP de 3 capas: 150-300 micrones (6-12 mils)

Cobertura teórica:

0,6993 m2/kg por mm (134,6 ft2/lb por mil)

Rango de temperatura de funcionamiento:

"-73ºC (-100ºF) a 110ºC (230ºF)

Tiempo de almacenamiento:

12 meses si se almacena por debajo de 27ºC (80ºF) y 65% de humedad relativa.

 En tamiz:

150 μm de polvo en el tamiz ≤3 %, 250 μm de polvo en el tamiz ≤0,2 %

 Tiempo de gelificación:

 bajo 200℃≥12s, y de acuerdo con el valor del fabricante ±20%

 Propiedades termales

ΔH≥45J/g,Tg2≥95℃

Proceso de producción

Imagen del embalaje

Consulta
