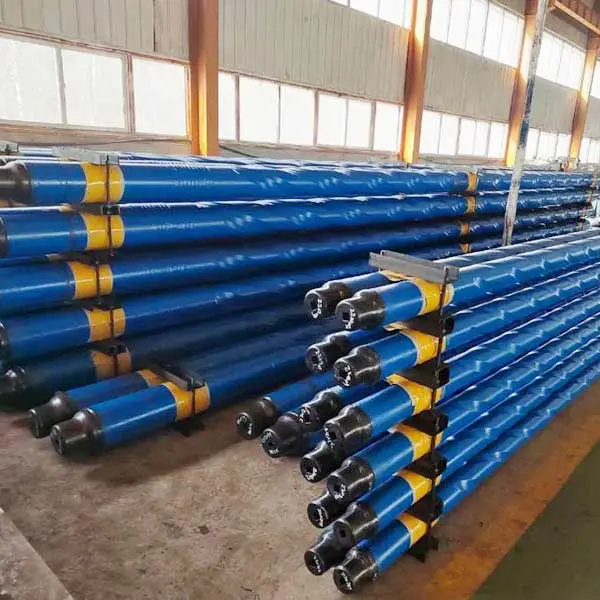

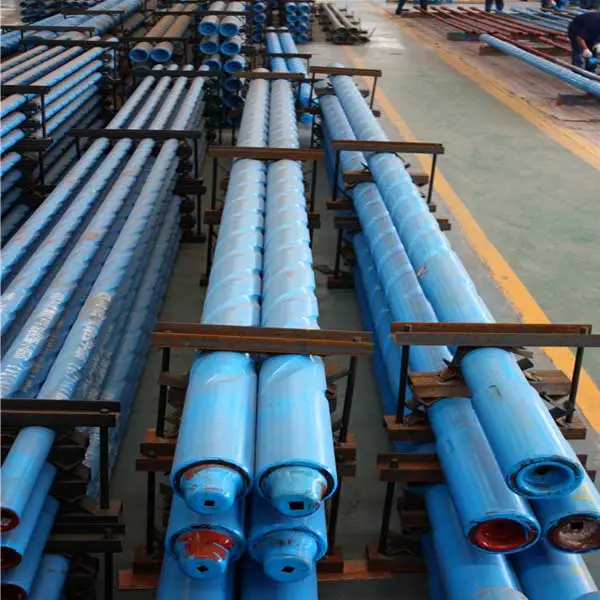

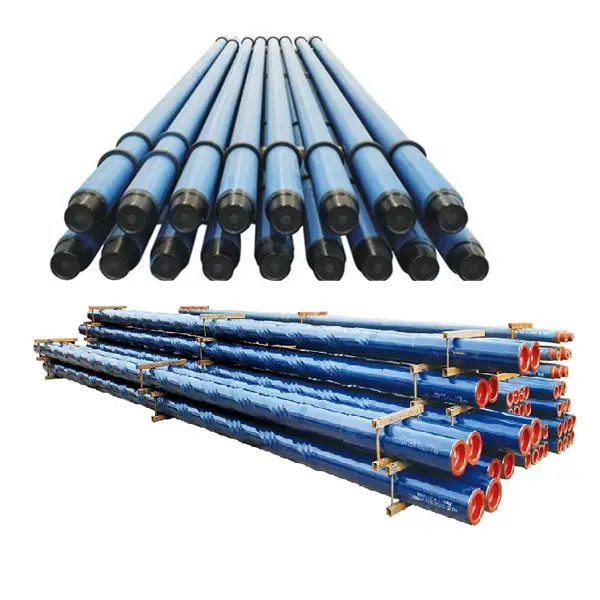

Collares de perforación
Collares de perforación
Collares de perforación
Collares de perforación

Collares de perforación

Nombre del producto: collares de perforación, collar de perforación en espiral, collar de perforación no magnético, collar de perforación y accesorios de vástago de perforación;

Tamaño : Diámetro exterior: 3 1/8"-11"

Longitud : 30 pies/31 pies/43 pies/R1~R3

Tipo de conexión : NC, REG, FH, SI

Rosca: NC26, NC31, NC38, NC40, NC46, NC50, 5.1/2FH

Material: acero inoxidable/aleación de acero/4145H/acero al carbono

Estándar: API 5DP/API Especificación 7-1

Aplicación: perforación de pozos de petróleo y gas/perforación de yacimientos petrolíferos

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

Nombre del producto: collares de perforación, collar de perforación en espiral, collar de perforación no magnético, collar de perforación y accesorios de vástago de perforación;

Tamaño : Diámetro exterior: 3 1/8"-11"

Longitud : 30 pies/31 pies/43 pies/R1~R3

Tipo de conexión : NC, REG, FH, SI

Rosca: NC26, NC31, NC38, NC40, NC46, NC50, 5.1/2FH

Material: acero inoxidable/aleación de acero/4145H/acero al carbono

Estándar: API 5DP/API Especificación 7-1

Aplicación: perforación de pozos de petróleo y gas/perforación de yacimientos petrolíferos

Collar de perforación en espiral para pozos de petróleo API (inferior) para precio de perforación
1. Introducción

El collar de perforación se utiliza en la perforación de pozos de petróleo para pesar la broca, lo que le permite perforar a través de la roca. Es una barra hecha de acero sólido, ya sea acero al carbono simple o aleación de acero no magnético, perforada longitudinalmente para permitir el paso de fluidos de perforación. El collar de perforación es el elemento más bajo de una sarta de perforación, que abarca todos los elementos de un proceso de fondo de pozo desde la superficie hasta la barrena de roca.
El portamechas tiene típicamente 31 pies (alrededor de 9,45 m) de largo y está roscado en ambos extremos, macho en un extremo y hembra en el otro, para permitir que se unan múltiples portamechas sobre el ensamblaje de la broca. La cantidad de collares de perforación conectados a una sarta de perforación dependerá de la composición del material de los estratos en el sitio de perforación y la profundidad probable del pozo.
Por lo general, los collares de perforación tendrán una longitud constante pero pueden variar en diámetro, y su configuración exterior puede ser resbaladiza o en espiral. El diámetro exterior puede variar desde aproximadamente 7,62 cm (3 pulgadas) hasta 27,9 cm (11 pulgadas) y más.
2. Clasificación
1) Collar de perforación liso
Drill Collar es una junta integral de pared gruesa fabricada a partir de una barra sólida de acero aleado modificado. La barra sólida se templa y templa para obtener las propiedades mecánicas requeridas, luego se trepana, perfora y rosca. El collar de perforación se suministra liso o en espiral en longitudes de 30 o 31 pies.
El collar de perforación Slick se suministra con el acabado superficial laminado del molino. El collar de perforación en espiral tiene ranuras maquinadas en su superficie exterior. Las ranuras en espiral promueven un flujo uniforme del fluido de perforación alrededor del diámetro del collar, lo que iguala la presión y reduce la aparición de adherencias diferenciales.

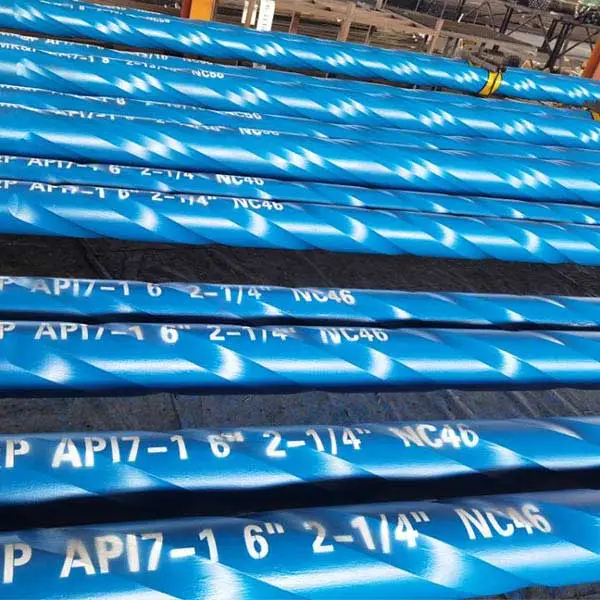

2) Collar de perforación en espiral
El collar de perforación en espiral se utiliza para reducir el área de contacto con el orificio a fin de evitar que la broca se pegue de manera eficiente debido a la presión diferencial. Nuestros collares de perforación en espiral se fabrican estrictamente de acuerdo con el estándar API.
a. Materiales: acero aleado AISI 4145H, acero no magnético, etc.
b. Forma: es un tipo de collar de perforación que agrega tres ranuras en espiral dextrogiradas en el círculo exterior del collar de perforación ordinario durante el procesamiento, para reducir el área de contacto y fricción con la pared del pozo, lo que puede prevenir efectivamente la presión.
C. Uso: Se utiliza principalmente entre el cabezal de perforación y la tubería de perforación, de modo que puede hacer que el cabezal de perforación funcione de manera tranquila y mantenga el seguimiento correcto al proporcionar la presión y el peso para el cabezal de perforación.
d. Estándar: API Spec 7-1 o estándar SY/T5144.
mi. Inspección y prueba: en el proceso de producción, la trazabilidad se mantiene desde la recepción de la materia prima hasta la finalización de los productos finales, y los números de serie se estampan en el cuerpo de cada pieza de trabajo. La inspección y la prueba se realizan en cada proceso de fabricación.

3) Collar de perforación no magnético
Los materiales de los collares de perforación no magnéticos están hechos de aleación austenítica de cromo manganeso con bajo contenido de carbono, que tiene las siguientes características:
La composición química debe controlarse estrictamente en el proceso de refinación y forja.
Con excelente permeabilidad magnética inferior, alta resistencia de propiedades mecánicas y excelente resistencia al agrietamiento por corrosión bajo tensión, y sin tendencia a la excoriación.

Especificación

Composición química

Número de color del taladro*
Diámetro exterior,
pulg.
Diámetro interior,
pulg.
Longitud,
pies
Peso aproximado,
lb/ft

Relación típica de resistencia a la flexión
NC 23-31
3-1/8
1-1/4
30
22
2,57:1
NC 26-35 (2-3/8 SI)
3-1/2
1-1/2
30
27
2,42:1
NC 31-41 (2-7/8 SI)
4-1/8
2
30 o 31
34
2,43:1
NC 35-47
4-3 /4
2
30 o 31
47
2,58:1
NC 38-50 (3-1/2 SI)
5
2-1/4
30 o 31
54
2,38:1
NC 44-60
6
2-1/4
30 o 31
83
2,49:1
NC 44-60
6
2-13 /16
30 o 31
76
2,84:1
NC 44-62
6-1/4
2-1/4
30 o 31
91
2,91:1
NC 46-62 (4 SI)
6-1/4
2-13 /16
30 o 31
84
2,63:1
NC 46-65 (4 SI)
6-1/2
2-1/4
30 o 31
100
2,76:1
NC 46-65 (4 SI)
6-1/2
2-13 /16
30 o 31
93
3,05:1
NC 46-67 (4 SI)
6-3 /4
2-1/4
30 o 31
109
3,18:1
NC 50-70 (4-1/2 SI)
7
2-1/4
30 o 31
118
2,54:1
NC 50-70 (4-1/2 SI)
7
2-13 /16
30 o 31
111
2,73:1
NC 50-72 (4-1/2 SI)
7-1/4
2-13 /16
30 o 31
120
3,12:1
NC 56-77
7-3 /4
2-13 /16
30 o 31
140
2,70:1
NC 56-80
8
2-13 /16
30 o 31
151
3,02:1
Registro API 6-5/8
8-1/4
2-13 /16
30 o 31
162
2,93:1
NC 61-90
9
2-13 /16
30 o 31
196
3,17:1
Reg. API 7-5/8
9-1/2
3
30 o 31
217
2,81:1
NC 70-97
9-3 /4
3
30 o 31
230
2,57:1
NC 70-100
10
3
30 o 31
243
2,81:1
Reg. API 8-5/8
11
3
30 o 31
300
2,84:1

sobredosis

profundidad de corte

Plomo ±25,4

milímetro

en

A (mm)

B(mm)

milímetro

86

3.375

3,5±0,79

/

679

98.4

3.875

4,0±0,79

/

914

101.6~111.1

4~4 1/8

4,8±0,79

/

914

114,3~130,2

4 1/2~5 1/8

5,6±0,79

/

965

133,4~146,1

5 1/4~5 3/4

6,4±0,79

/

1067

149,2~161,9

5 7/8~6 3/8

7,1±1,59

/

1067

165,1~177,8

6 1/2~7

7,9±1,59

/

1168

181.0~200.0

7 1/8~7 7/8

8,7±1,59

5,6±0,79

1626

203.2~225.4

8~8 7/8

9,5±1,59

6,4±0,79

1727

228,6~250,8

9~9 7/8

10,3±2,37

7,1±1,59

1829

254.0~276.2

10~10 7/8

11,1±2,37

7,9±1,59

1930

279.4

11

11,9±2,37

8,7±1,59

2032

Tamaño típico del ranurado en espiral

DE (pulgadas) Profundidad del tornillo (pulg.) tornillo de entrada
4~4 3/8 6/32±1/32 36±1
4 1/2~5 1/8 7/32±1/32 38±1
5 1/4~5 3/4 1/4±1/32 42±1
5 7/8~6 3/8 9/32±1/16 42±1
6 1/2~7 5/16±1/16 46±1
7 1/8~7 7/8 11/32±1/16 64±1
8~8 7/8 3/8±1/16 68±1
9~9 7/8 13/32±3/32 72±1

Rendimiento Mecánico
sobredosis Límite elástico Resistencia a la tracción σb Alargamiento Reducción de son Impacto
Tamaño σ0.2 MPa (psi) δ4% % Ft.1b
  MPa (psi)
3 1/8~6 3/4 ≥758 ≥827 ≥18 50 ≥50
-110,000 -120,000
7~10 ≥689 ≥758 ≥20
-100,000 -110,000




Marca de carrete

Composición química %

C

Si

Minnesota

PAG

S

cr

Mes

cobre

Alabama

4145H

0,42~0,48

0,15~0,35

0,90~1,20

≤0.03

≤0.03

0,90~1,20

0,15~0,25

≤0.2

0.025~0.045

Otros elementos:N≤0.015,Ni≤0.5



Tamaño

DE (mm)

Identificación (mm)

Código

Hilo

Longitud (mm)

Peso (kg)

3-1/8

79.4

31,8 (1-1/4)

NC23-31

NC23

9140

298

3-1/2

88,9

38,1 (1-1/2)

NC26-35

NC26

9140

364

4-1/8

104.8

50,8 (2)

NC31-41

NC31

9140/9450

474/490

4-3/4

120.6

50,8 (2)

NC35-47

NC35

9140/9450

674/697

5

127.0

57,2 (2-1/4)

NC38-50

NC38

9140/9450

725/749

6

152.4

57,2 (2-1/4)

NC44-60

NC44

9140/9450

1125/1163

71.4 (2-13/16)

NC44-60

9140/9450

1022/1056

6-1/4

158.8

57,2 (2-1/4)

NC44-62

NC44

9140/9450

1237/1279

71.4 (2-13/16)

NC46-62

9140/9450

1134/1172

6-1/2

165.1

57,2 (2-1/4)

NC46-65

NC46

9140/9450

1352/1398

71.4 (2-13/16)

NC46-65

NC50

9140/9450

1249/1291

6-3/4

171.4

57,2 (2-1/4)

NC46-67

NC46

9140/9450

1471/1521

7

177.8

57,2 (2-1/4)

NC50-70

NC50

9140/9450

1597/1651

71.4 (2-13/16)

NC50-70

9140/9450

1494/1545

7-1/4

184.2

71.4 (2-13/16)

NC50-72

NC50

9140/9450

1625/1680

7-3/4

196.8

71.4 (2-13/16)

NC56-77

NC56

9140/9450

1895/1960

8

203.2

71.4 (2-13/16)

NC56-80

NC56/6-5/8REG

9140/9450

2040/2109

8-1/4

209.6

71.4 (2-13/16)

6-5/8reg.

6-5/8reg.

9140/9450

2188/2263

9

228.6

71.4 (2-13/16)

NC61-90

NC61

9140/9450

2658/2748

9-1/2

241.3

76,2 (2-13/16)

7-5/8REG

7-5/8REG

9140/9450

2954/3054

9-3/4

247.6

76,2 (3)

NC70-97

NC70

9140/9450

3127/3234

10

254.0

76,2 (3)

NC70-100

NC70

9140/9450

3308/3421

11

279.4

76,2 (3)

8-5/8REG

8-5/8REG

9140/9450

4072/4210

Propiedades mecánicas:<7 pulgadas Collarín de perforación:Límite elástico≥758MPa,Resistencia a la tracción≥965MPa,Cuatro veces elongación≥13%,Energía de impacto Ak≥54J(Trabajo de un solo impacto≥47J,Promedio≥54J)Rango de dureza 285HB~341HB≥7 pulgadas Collarín de perforación:Límite elástico≥689MPa,Resistencia a la tracción≥931MPa,Cuatro veces elongación≥13%,Energía de impacto Ak≥54J(Trabajo de un solo impacto≥47J,Promedio≥54J) Rango de dureza 285HB~341HB

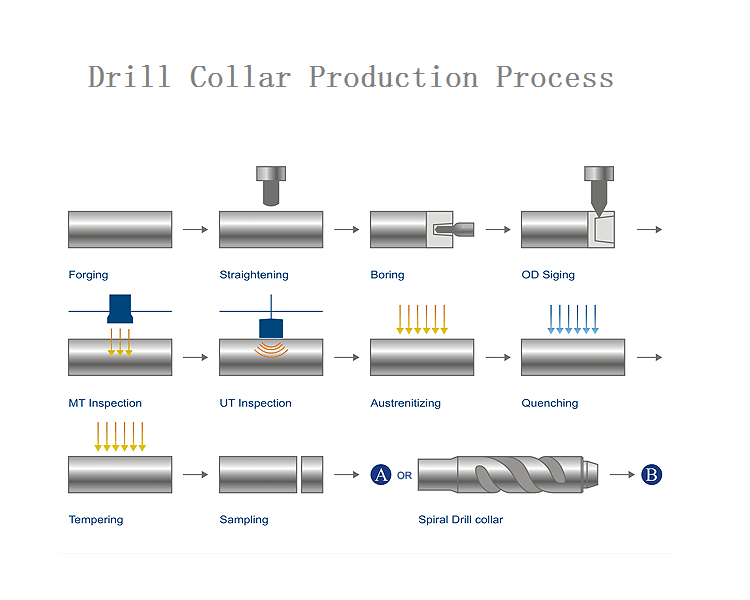

Proceso de producción

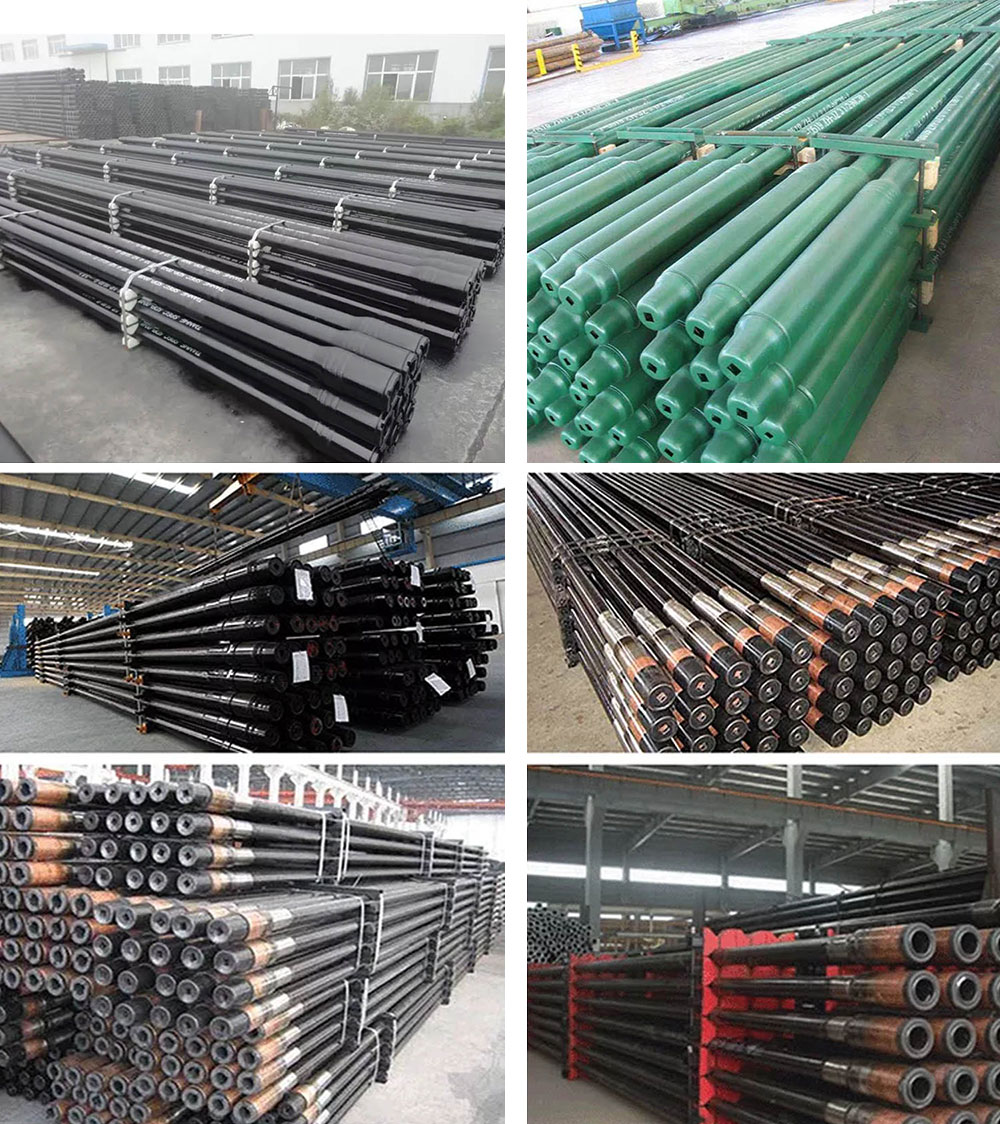

Imagen del embalaje

Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido
