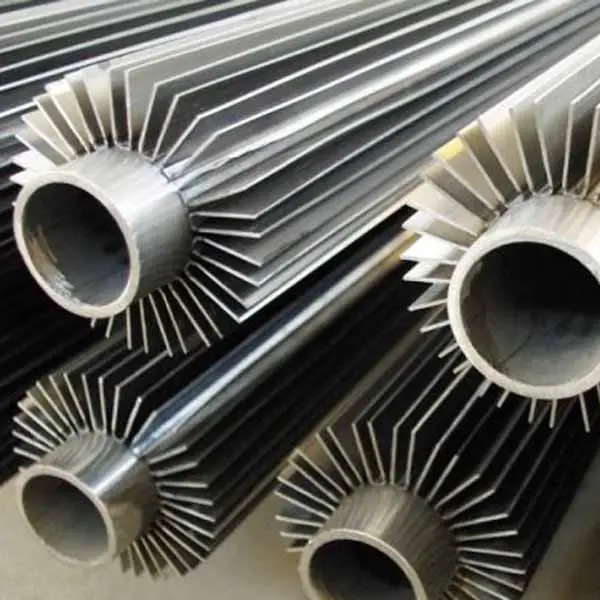

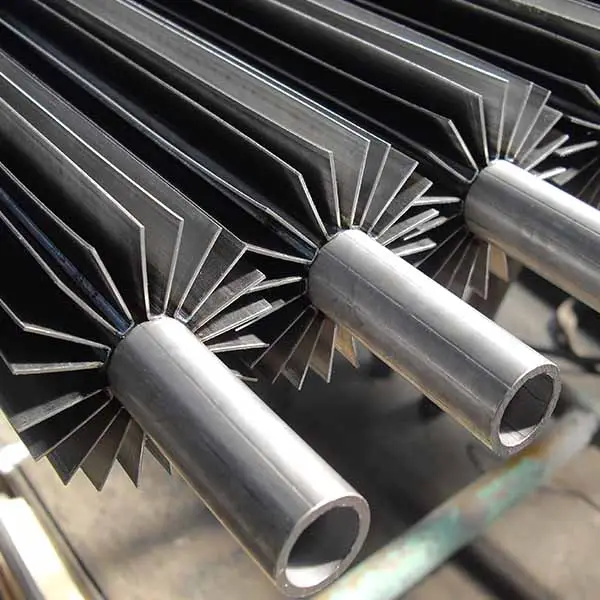

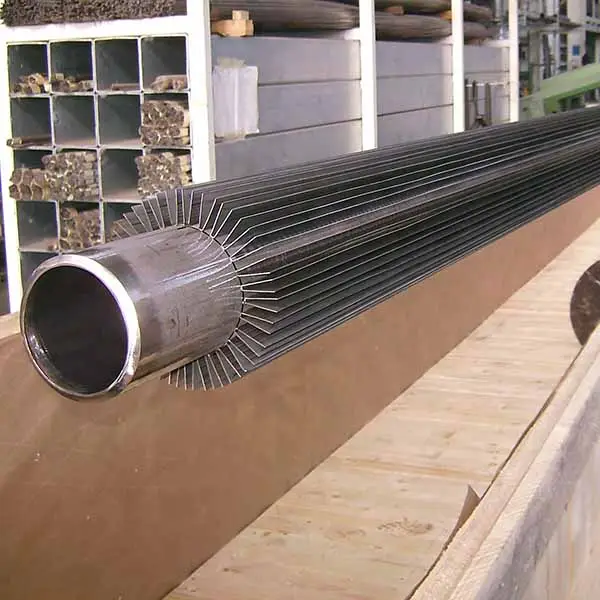

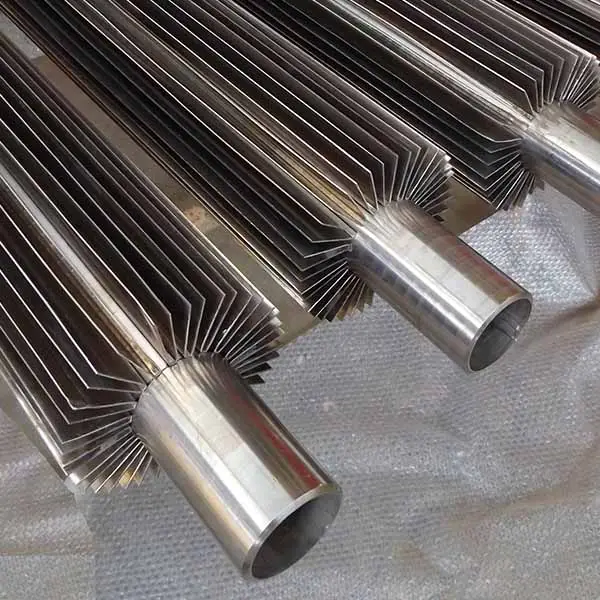

Nombre del producto:Tubos con aletas longitudinales,Tubo de aleta soldada de alta frecuencia(HFW),Tubo de aleta de pie L,Tubo de aleta tipo KL,Tubo de aleta LL,Tubo de aleta tipo engarzado,Tubo de aleta baja integral,Tubo de aleta bimetálico extruido,Tubo de aleta de espárrago,Tubo de aleta G,Tubo de aleta soldado por láser

PipeOD base: 15.88-273mm

Altura de la aleta: 4.0-50mm

Grosor de las aletas: 0,3 -1,5 mm

Número de aletas: Dependiendo del tubo OD

Paso de las aletas: a petición del cliente.

Extremos: Extremos lisos, extremos biselados

Material del tubo base: acero inoxidable, acero al carbono, aleación de cobre, aleación de acero (sin límite teórico).

Material de las aletas: aluminio, cobre. Acero inoxidable L Tipo de tubo de aletas, acero al carbono L Tipo de tubo de aletas de cobre L Tipo de tubo de aletas

Tubo de aletas Cu-Ni L,Tubo de aletas L de latón Tubo de aletas L de cobre-níquel Tubo de aletas L dúplex Tubo de aletas L super dúplex Tubo de aletas L de refrigerador de aire, tubo de aletas de precalentador de aire.

Tubo de aletas extruidas Tubo de aletas dentadas Tubo de aletas tipo L Tubo de aletas tipo G Tubo de aletas tipo LL Tubo de aletas tipo H Tubo de aletas tipo KL Tubo de aletas tipo HFW Tubo de aletas soldado por láser.

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

Nombre del producto:Tubos con aletas longitudinales,Tubos con aletas longitudinales,Tubo con aletas soldado por alta frecuencia(HFW),Tubo con aletas en L,Tubo con aletas tipo KL,Tubo con aletas tipo LL,Tubo con aletas tipo engarzado,Tubo con aletas bajo integral,Tubo con aletas bimetálicas extruidas,Tubo con aletas tipo espárrago,Tubo con aletas tipo G,Tubo con aletas soldado por láser

PipeOD base: 15.88-273mm

Altura de la aleta: 4.0-50mm

Grosor de las aletas: 0,3 -1,5 mm

Número de aletas: Dependiendo del tubo OD

Paso de las aletas: a petición del cliente.

Extremos: Extremos lisos, extremos biselados

Material del tubo base: acero inoxidable, acero al carbono, aleación de cobre, aleación de acero (sin límite teórico).



El tubo de aleta de espárrago se fabrica soldando por resistencia eléctrica espárragos (clavijas redondas) especialmente formados en filas alrededor del tubo. Los espárragos pueden suministrarse en distintos tamaños y formas. El tubo de aleta de espárrago tiene una eficiencia de transferencia de calor muy alta, equivalente a 2-3 veces la del tubo desnudo.

El tubo de aleta soldado con autógena de alta frecuencia también llamado tubo de aleta de tipo sólido, utiliza acero o tira de acero inoxidable soldada directamente a la superficie del tubo por HFW.Can mejorando la eficiencia de transferencia de calor mucho más que el tubo desnudo.Debido a la soldadura apretada de las aletas al tubo base, estos tubos con aletas se utilizan a menudo en condiciones de vibración.Fin tipo tienen aleta dentada y aleta plana.

Tubo de aleta soldado con láser de alta precisión igual que el tubo de aleta HFW, utiliza acero o tira de acero inoxidable soldada directamente a la superficie del tubo, pero mediante soldadura láser de alta precisión.

Tubo de aleta tipo L. La aleta se enrolla helicoidalmente alrededor del tubo base, formando un fuerte contacto mecánico entre el tubo y la aleta, mejorando así la eficiencia de transferencia de calor. También proporciona una considerable protección contra la corrosión al tubo base.

El tubo de aleta tipo KL es igual que el tubo de aleta tipo L, excepto que el tubo base está moleteado antes de la aplicación del pie de aleta, también llamado tubo de aleta tipo Wrap On Knurled. Después de la aplicación, el pie de aleta está moleteado en el moleteado correspondiente en el tubo base, mejorando así la unión entre la aleta y el tubo, lo que resulta en una mejor eficiencia de transferencia de calor.

Tubo de aleta LL Igual que la aleta L, salvo que el pie de la aleta está solapado, lo que proporciona una mayor protección contra la corrosión. También se denomina tubo de aleta solapada. La aleta se enrolla helicoidalmente alrededor del tubo base formando un fuerte contacto mecánico entre el tubo y la aleta, mejorando así la eficiencia de transferencia de calor. Este tipo de tubo con aletas se utiliza a menudo como una alternativa a la aleta de tipo extruido más caro en ambientes corrosivos.

Tubo de aleta en espiral,utiliza acero al carbono o acero inoxidable en espiral directa en la superficie del tubo para mejorar la eficiencia de transferencia de calor.aleta inferior toque la superficie del tubo, pero no unidos entre sí,mantener por la tensión de la correa de acero en sí,ambas aletas finales pueden ser permanentemente unidos al tubo mediante el uso de soldadura.el costo es bajo que HFW tubo de aleta.también llamado tubo de aleta engarzado.

Tubo de aleta G, la tira de aleta se enrolla en una ranura mecanizada en la superficie del tubo y se fija firmemente en su lugar mediante el relleno con material de tubo de base. El tubo de aleta G tiene una eficiencia de transferencia de calor excepcional a una temperatura más alta del metal del tubo.

Tubo de aleta baja que forma aletas cortas en la pared del tubo que aumentan enormemente la superficie con respecto al tubo liso. Las aletas están integradas en la pared del tubo, por lo que su diámetro exterior no es mayor que el del tubo liso prealeteado.

Tubo de aleta extruida bimetálica, tubo de aluminio de inserción de tubo base de uso, extruido directamente el aluminio en la especificación de aleta deseada. La aleta y la superficie del tubo están en contacto estrecho, lo que mejora la eficacia de la transferencia de calor. Esto también proporciona una considerable protección contra la corrosión al tubo base.

Especificación
Especificación

Tipo

Descripción

Tubo base

D.E. (mm)

Especificación de la aleta (mm)

Paso de aleta

Altura de la aleta

Aleta gruesa

Embedded

Tubo de aleta tipo G

16-63

2.1-5

<17

~0.4

Extruido

Metal único Metal combinado

8-51

1.6-10

<17

0.2-0.4

Tubo de aleta bajo Tubo de aleta tipo T

10-38

0.6-2

<1.6

~0.3

Tubo corrugado de bambú

16-51

8-30

<2.5

/

Herida

tubo de aletas tipo l/kl/ll

16-63

2.1-5

<17

~0.4

Cadena

Tubo de aleta

25-38

2.1-3.5

<20

0.2-0.5

Tipo U

Tubo en U

16-38

/

/

/

Soldadura

Tubo de aleta de soldadura HF

16-219

3-25

5-30

0.8-3

Tubo de aletas tipo H/HH

25-63

8-30

<200

1.5-3.5

Tubo de aleta

25-219

8-30

5-35

φ5-20





Material de las aletas

N° aletas por metro

Espesor de la banda

Capacidad de producción

Todo tipo de material

De 50 a 500

De 0,4mm. a 0,5mm.

Más de 500 metros al día

Material del tubo

Espesor del tubo

Tubo O.D.

Longitud disponible

Todo tipo de material

1,00mm. mínimo

De 10,00mm. a 200,00mm.

Todas las longitudes hasta 8 metros


 Schematic Diagram of Finned Tube Dimensions

Estándar

Diámetro exterior del tubo base (mm)

Espesor del tubo base (mm)

Altura de la aleta (mm)

Espesor de la aleta (mm)

Fin NO.(Pc)

25,4 mm ~152,4 mm

1,0 mm ~4,0 mm

5,0 mm ~16,0 mm

0,89 mm ~1,5 mm

2 ~ 36

Bas e Material del tubo

Material de las aletas

Longitud del tubo (metros)





Acero al carbono, acero aleado, acero inoxidable

Acero al carbono, acero aleado, acero inoxidable

≤ 15Mtrs








Proceso de producción

fin tube manufacturing process


Imagen del embalaje
Consulta
