Tipo de tubería: Varilla de bombeo API/ Varilla de bombeo hueca/sólida

Tamaño: 5/8'', 3/4'', 7/8'', 1'', 1 1/8''

Longitud: 7,62 m-10,00 m

Grado: C, D, K, KD,H,HY, HL, S-87,

Material: acero al carbono/acero aleado/acero aleado AISI4130 20CrMoA/personalizado

Tratamiento de superficie de varilla pulida que incluye: capa de pulido y cromada, capa de aleación de tungsteno.

Accesorios para varillas que incluyen: niple de varilla de bombeo, acoplamiento de varilla de bombeo y acoplamiento de nailon de diámetro variable, centralizador de nailon de varilla de bombeo, centralizador de rodillos de varilla de bombeo, abrazadera de varilla pulida, dispositivo de sellado de varilla pulida, etc.

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

Tipo de tubería: varilla de bombeo API/varilla de bombeo hueca/sólida

Especificaciones

tamaño: 5/8'', 3/4'', 7/8'', 1'', 1 1/8''

Grado: D, HY, HL, S-87,

Material: 20CrMoA/acero al carbono/acero aleado

Longitud: 7,62-10,00 m

La varilla de bombeo es una parte importante de un equipo de bombeo con varilla de bombeo. La varilla de bombeo se conecta con el acoplamiento para ser una sarta de varillas, y hacia arriba a través de la conexión de la varilla pulida en la unidad de bombeo o motor PCP, la conexión hacia abajo en el pistón de la bomba o PCP, su función es conectar a tierra el movimiento alternativo de la unidad de bombeo. El punto de suspensión de cabeza de caballo es pasa a la bomba de fondo de pozo o pasa la rotación del torque del motor PCP al PCP de fondo de pozo.
Todos los tamaños de varilla de bombeo (varilla estándar, pesada, polaca) que cumplen con la última versión 11B de la especificación API están disponibles en grado K, C, D y HL.



Diámetro mm (pulgadas) 15,88 (5/8) 19,05 (3/4) 22,23 (7/8) 25,40 (1) 28,58 (1 1/8)
Diámetro de cabeza mm (pulgadas) 23,81 (15/16) 26,99 (1 1/ 16)30,16(1 3/16)34,93(1 3/8)39,69(1 9/16)
Diámetro del acoplamiento mm(pulgadas) 38,10(1 1/2)41,28(1 5/8)46,04(1 13/16) 55,56 (2 3/16) 60,33 (2 3/8)

Varilla de bombeo de grado C: Presenta resistencia moderada y buena tenacidad y se puede usar en ambientes de medios ácidos, no es susceptible al agrietamiento por tensión de sulfuro.
Varilla de bombeo de grado D: está hecha de acero aleado de calidad y tratada térmicamente, presenta alta resistencia a la tracción y rendimiento, buena tenacidad, es aplicable a ambientes sin corrosión o con corrosión ligera.
Varilla de bombeo de grado K: presenta buena resistencia a la corrosión, medios de H2S, CO2 y NaCl, y una resistencia a la tracción superior. Es un producto recientemente desarrollado y aplicable al bombeo de pozos profundos con bombas pequeñas, producción forzada con bombas grandes y producción de petróleo espesado.
Varilla de bombeo de grado H:Es la varilla de bombeo de alta resistencia. La estructura y el tamaño de la varilla de bombeo de grado H son los mismos que los de la varilla de bombeo de grado D, pero la resistencia alcanza los 966-1, 136 Mpa (140, 000-164, 720 psi) y es aplicable a pozos profundos y pozos de gran desplazamiento.

Varilla de bombeo de rosca cónica

Es una varilla de bombeo diseñada especialmente para la bomba PCP, y la rosca cónica está diseñada de acuerdo con la rosca de la tubería de perforación, que se aplica a una rosca alta antitorsión en la rosca de la varilla.

Sus características son: 1. Puede soportar un mayor torque. 2. Debido a que el paso es grande y el diente es ancho, la fijación y la apertura son rápidas. 3. Evita que se afloje la rosca.

Grado HY Varilla de bombeo Descripción

Grade HY SucGrade HY Sucker Rod es una varilla de bombeo de alta resistencia y se utiliza principalmente en pozos profundos, la capa endurecida superficial tiene una estructura de tira de martensita estable, alta resistencia a la tracción, tiene las características de alta resistencia a la tracción, buena resistencia al desgaste, alta Resistencia a la torsión y larga vida útil.

Rocíe varilla de bombeo anticorrosión

Es un tipo de varilla de bombeo anticorrosión de fabricación, la superficie de la varilla rocía una capa de materiales anticorrosivos especiales, utilizados en condiciones de pozos corrosivos medios, puede prevenir la corrosión del cuerpo de la varilla y evitar que el material corrosivo entre en contacto con la varilla. Cuerpo para prolongar la vida del cuerpo de la varilla.

Varilla de bombeo Bomba

Principio de funcionamiento

1. Bombeo de petróleo: similar a las bombas de pozos de petróleo comunes, el fluido en el pozo ingresa a la bomba a través de la válvula de entrada de aceite del puente (8) en el proceso de limpieza y luego se descargará a la parte superior de la bomba a través del émbolo largo (4).

2. Control de arena: La arena ingresa a la tubería de sedimentación de arena 11 debajo de la bomba a través del espacio anular entre el cilindro exterior de sedimentación de arena 6 y el barril de la bomba 3. Y parte de la arena depositada en el barril será sacada de la bomba por el flujo de aceite debido a el cilindro corto de la bomba. Si el bombeo se interrumpe a mitad de camino, la arena en el fluido en la tubería en la parte superior de la bomba también se depositará en la tubería de sedimentación de arena para evitar el taponamiento de arena y el entierro de arena.

3. Excelente rendimiento mecánico integral: el émbolo largo se procesa mediante soldadura por pulverización integral. La superficie interior del cilindro de la bomba está cromada. El material del asiento de la válvula es una aleación dura. De modo que permite una alta resistencia a la abrasión, corrosión y erosión.

Nuestra empresa también vende accesorios relacionados, si lo necesita, envíenos un correo electrónico

Especificación

Tabla de especificaciones de tipo:

Varilla de Succión  V alor  N ominal  Φ16 ( 5/8 " ) _ _ Φ19 ( 3/4 " ) _ _ Φ22 ( 7/8 " ) _ _ Φ25 1" Φ29 1 1 / 8 "
Diámetro del cuerpo  de la varilla  15,88 +0,18 -0,36
(0,625 +0,007 -0,014 )
19,05 +0,20 -0,41
(0,750 +0,008 -0,016 )
22,23 +0,20 -0,41
(0,875 +0,008 -0,016 )
25,40 +0,23 -0,46
(1,000 +0,009 -0,018 )
28,58 +0,25 -0,51
(1,125 +0,010 -0,020 )
D íámetro xterior  D Rosca E xterna  Hombro 31,8 +0,13 -0,25
(1,250 +0,005 -0,010 )
38,1 +0,13 -0,25
(1,500 +0,005 -0,010 )
41,3 +0,13 -0,25
(1,625 +0,005 -0,010 )
50,8 +0,13 -0,25
(2,000 +0,005 -0,010 )
57,2 +0,13 -0,25
(2,250 +0,005 -0,010 )
Anchura  de llave ± 0,8 0,031 )
22,2 (0,875) 25.4(1.000) 25.4(1.000) 33.3(1.313) 38.1(1.500)
Longitud  de la llave 31.8(1.250) 31.8(1.250) 31.8(1.250) 38.1(1.500) 41.3(1.625)
Longitud de  varilla  API ± 50 2,0 )
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
Longitud de varilla doméstica  ± 50 900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
D iámetro  de brida recalcada  31,1 +0,13 -3,17
(1,219 +0,005 -0,125 )
35,7 +0,13 -3,17
(1,406 +0,005 -0,125 )
38,1 +0,13 -3,17
(1,500 +0,005 -0,125 )
48,4 +0,13 -3,17
(1,906 +0,005 -0,125 )
55,6 +0,13 -3,17
(2,188 +0,005 -0,125 )
AR ± 3,2 0,125 ) 47.6(1.875) 57.1(2.250) 66.7(2.625) 76.2(3.000) 85.7(3.375)
CR +1,59 -0,40+ 0,063 -0,016_
3,2 (0,125) 3,2 (0,125) 4,8 (0,188) 4,8 (0,188) 4,8 (0,188)

Propiedades mecánicas de la varilla de bombeo de acero:

Propiedades mecánicas de la varilla de bombeo de acero
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento200mm% Reducción del área Z% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
k 60000 414 90000 621 115000 793 ≥13 ≥50
C 60000 414 90000 621 115000 793 ≥13 ≥50
D 85000 586 115000 793 140000 965 ≥13 ≥50
KD 85000 590 115000 795 140000 965 ≥13 ≥50
HL 115000 795 140000 965 173339 1195 ≥13 ≥45
HY / / 140000 965 173339 1195 / / ≥42 ≥224
EHL / / 188500 1300 217500 1500 / / ≥50 ≥320 ≥2.5X106
Nota: cuando no se puede medir el límite elástico, debe considerarse que se procesa en un plano de instalación de muestra estándar
a Generalmente está hecho de acero al carbono de alta calidad, que puede alcanzar las propiedades mecánicas de la mesa.
b Generalmente se usa acero al molibdeno (pero no limitado a este tipo de acero), y las propiedades mecánicas de esta mesa se pueden lograr a través de un tratamiento térmico efectivo.


Composición química de la varilla de bombeo común:

Composición química de la varilla de bombeo común
AISI C Si Minnesota PAG S cr Ni Mes V cobre Alabama
1541 0,36-0,45 0,15-0,35 1,35-1,65 ≤0.04 ≤0.04 ≤0.3 ≤0.35 ≤0.06 0,04-0,09 ≤0.35 ≤0.035
4120 0,17-0,24 0,17-0,37 0.4-0.7 ≤0.025 ≤0.025 0.8-1.1 ≤0.3 0,15-0,25 / ≤0.2 /
4130 0,26-0,33 0,17-0,37 0.4-0.7 ≤0.025 ≤0.025 0.8-1.1 ≤0.3 0,15-0,25 / ≤0.2 /
4138 0,37-0,45 0,17-0,37 0.9-1.2 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0.2-0.3 / ≤0.2 /
4138M 0,37-0,45 0,17-0,37 0.9-1.2 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0.2-0.3 0,04-0,09 ≤0.2 /
4140 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
4142 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
3130 0,22-0,29 0,15-0,35 0.71-1.0 ≤0.025 ≤0.025 0,42-0,65 0.72-1.0 0.01-0.06 / ≤0.2 /
4320 0,18-0,42 0,15-0,35 0.8-1.0 ≤0.025 ≤0.025 0.7-0.9 1.15-1.5 0.2-0.3 0,04-0,09 ≤0.35 ≤0.035
4330 0,3-0,35 0,15-0,35 0.8-1.1 ≤0.025 ≤0.025 0.8-1.1 1,65-2,0 0.2-0.3 0.05-0.10 ≤0.2 /
4621 0,18-0,23 0,17-0,37 0.7-0.9 ≤0.025 ≤0.025 ≤0.35 1,65-2,0 0.2-0.3 / ≤0.2 /
4720 0,19-0,23 0,15-0,35 0,85-1,05 ≤0.025 ≤0.025 0.8-1.05 0.9-1.2 0,22-0,30 0,02-0,05 0,40-0,60 /




Lista de pesos de varillas de bombeo
Tamaño 5/8" 3/4" 7/8" 1" 1-1/8" 1-1/4" 1-1/2"
kg/m2 1.68 2.4 3.2 4.2 5.3 6.4 9.5


Especificación de varilla de bombeo de grado HY

Varilla de Succión  V alor  N ominal  Φ16 ( 5/8 " ) _ _ Φ19 ( 3/4 " ) _ _ Φ22 ( 7/8 " ) _ _ Φ25 1" Φ29 1 1 / 8 "
Diámetro del cuerpo  de la varilla  15,88 +0,18 -0,36
(0,625 +0,007 -0,014 )
19,05 +0,20 -0,41
(0,750 +0,008 -0,016 )
22,23 +0,20 -0,41
(0,875 +0,008 -0,016 )
25,40 +0,23 -0,46
(1,000 +0,009 -0,018 )
28,58 +0,25 -0,51
(1,125 +0,010 -0,020 )
D íámetro xterior  D Rosca E xterna  Hombro 31,8 +0,13 -0,25
(1,250 +0,005 -0,010 )
38,1 +0,13 -0,25
(1,500 +0,005 -0,010 )
41,3 +0,13 -0,25
(1,625 +0,005 -0,010 )
50,8 +0,13 -0,25
(2,000 +0,005 -0,010 )
57,2 +0,13 -0,25
(2,250 +0,005 -0,010 )
Anchura  de llave ± 0,8 0,031 )
22,2 (0,875) 25.4(1.000) 25.4(1.000) 33.3(1.313) 38.1(1.500)
Longitud  de la llave 31.8(1.250) 31.8(1.250) 31.8(1.250) 38.1(1.500) 41.3(1.625)
Longitud de  varilla  API ± 50 2,0 )
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
Longitud de varilla doméstica  ± 50 900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
D iámetro  de brida recalcada  31,1 +0,13 -3,17
(1,219 +0,005 -0,125 )
35,7 +0,13 -3,17
(1,406 +0,005 -0,125 )
38,1 +0,13 -3,17
(1,500 +0,005 -0,125 )
48,4 +0,13 -3,17
(1,906 +0,005 -0,125 )
55,6 +0,13 -3,17
(2,188 +0,005 -0,125 )
AR ± 3,2 0,125 ) 47.6(1.875) 57.1(2.250) 66.7(2.625) 76.2(3.000) 85.7(3.375)
CR +1,59 -0,40+ 0,063 -0,016_
3,2 (0,125) 3,2 (0,125) 4,8 (0,188) 4,8 (0,188) 4,8 (0,188)


Propiedades mecánicas de la varilla de bombeo de grado HY

Propiedades mecánicas de la varilla de bombeo de grado HY
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento200mm% Reducción del área Z% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
  psi MPa psi MPa psi MPa ≥13 ≥50     ≥1.0X106
HY / / 140000 965 173339 1195 / / ≥42 ≥224



Especificación de varilla de bombeo anticorrosión por pulverización

Varilla de Succión  V alor  N ominal  Φ16 ( 5/8 " ) _ _ Φ19 ( 3/4 " ) _ _ Φ22 ( 7/8 " ) _ _ Φ25 1" Φ29 1 1 / 8 "
Diámetro del cuerpo  de la varilla  15,88 +0,18 -0,36
(0,625 +0,007 -0,014 )
19,05 +0,20 -0,41
(0,750 +0,008 -0,016 )
22,23 +0,20 -0,41
(0,875 +0,008 -0,016 )
25,40 +0,23 -0,46
(1,000 +0,009 -0,018 )
28,58 +0,25 -0,51
(1,125 +0,010 -0,020 )
D íámetro xterior  D Rosca E xterna  Hombro 31,8 +0,13 -0,25
(1,250 +0,005 -0,010 )
38,1 +0,13 -0,25
(1,500 +0,005 -0,010 )
41,3 +0,13 -0,25
(1,625 +0,005 -0,010 )
50,8 +0,13 -0,25
(2,000 +0,005 -0,010 )
57,2 +0,13 -0,25
(2,250 +0,005 -0,010 )
Anchura  de llave ± 0,8 0,031 )
22,2 (0,875) 25.4(1.000) 25.4(1.000) 33.3(1.313) 38.1(1.500)
Longitud de la llave 31.8(1.250) 31.8(1.250) 31.8(1.250) 38.1(1.500) 41.3(1.625)
Longitud de varilla  API ± 50 2,0 )
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
Longitud de varilla doméstica  ± 50 900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
D iámetro  de brida recalcada  31,1 +0,13 -3,17
(1,219 +0,005 -0,125 )
35,7 +0,13 -3,17
(1,406 +0,005 -0,125 )
38,1 +0,13 -3,17
(1,500 +0,005 -0,125 )
48,4 +0,13 -3,17
(1,906 +0,005 -0,125 )
55,6 +0,13 -3,17
(2,188 +0,005 -0,125 )
AR ± 3,2 0,125 ) 47.6(1.875) 57.1(2.250) 66.7(2.625) 76.2(3.000) 85.7(3.375)
CR +1,59 -0,40+ 0,063 -0,016_
3,2 (0,125) 3,2 (0,125) 4,8 (0,188) 4,8 (0,188) 4,8 (0,188)


Rocíe las propiedades mecánicas de la varilla de bombeo anticorrosión

Propiedades mecánicas de la varilla de bombeo anticorrosión en aerosol
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento 200mm% Reducción de AreaZ% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
  psi MPa psi MPa psi MPa ≥13 ≥50     ≥1.0X106
C 60000 414 90000 621 115000 793 ≥13 ≥50
D 85000 586 115000 793 140000 965 ≥13 ≥50
HL 115000 795 140000 965 173339 1195 ≥13 ≥45
HY / / 140000 965 173339 1195 / / ≥42 ≥224



Composición química de la varilla de bombeo anticorrosión en aerosol
AISI C Si Minnesota PAG S cr Ni Mes V cobre Alabama
4130 0,26-0,33 0,17-0,37 0.4-0.7 ≤0.025 ≤0.025 0.8-1.1 ≤0.3 0,15-0,25 / ≤0.2 /
4138 0,37-0,45 0,17-0,37 0.9-1.2 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0.2-0.3 / ≤0.2 /
4140 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
4142 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
4720 0,19-0,23 0,15-0,35 0,85-1,05 ≤0.025 ≤0.025 0.8-1.05 0.9-1.2 0,22-0,30 0,02-0,05 0,40-0,60 /



Lista de pesos de varillas de bombeo
Tamaño 5/8" 3/4" 7/8" 1" 1-1/8" 1-1/4" 1-1/2"
kg/m2 1.68 2.4 3.2 4.2 5.3 6.4 9.5

Especificación de la varilla de bombeo de rosca cónica


Varilla de Bombeo de Rosca Cónica Varilla de Bombeo de Rosca Cónica

No. Tamaño Diámetro de la varilla (mm) enhebrar Longitud del producto terminado
1 7/8" 22,23+0,2-0,41 NC12 8000 30 pies
2 1" 25,4+0,23-0,46 NC16 7620 25 pies
3 1-1/8" 28,58+0,25-0,51 NC16 1000 2 pies
4 1-1/4 31,75+0,0-0,76 NC16 2000 4 pies
5 1-1/2" 38.1+0.0-0.0.76 NC16 3000 6F



Propiedades mecánicas de la varilla de bombeo de rosca cónica
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento 200mm% Reducción del área Z% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
  psi MPa psi MPa psi MPa ≥13 ≥50     ≥1.0X106
D 85000 586 115000 793 140000 965 ≥13 ≥50
KD 85000 590 115000 795 140000 965 ≥13 ≥50
HL 115000 795 140000 965 173339 1195 ≥13 ≥45
HY / / 140000 965 173339 1195 / / ≥42 ≥224



Valor de par de torsión de la varilla de bombeo de rosca cónica

Torque SuckerRod
Grado/Torque/Tamaño D HL HY
7/8" ≥1000 ≥1200 ≥1800
1" ≥1500 ≥1800 ≥2200
1-1/8" ≥2200 ≥2900 ≥3200
1-1/4" ≥3000 ≥3900 ≥4300
Proceso de producción

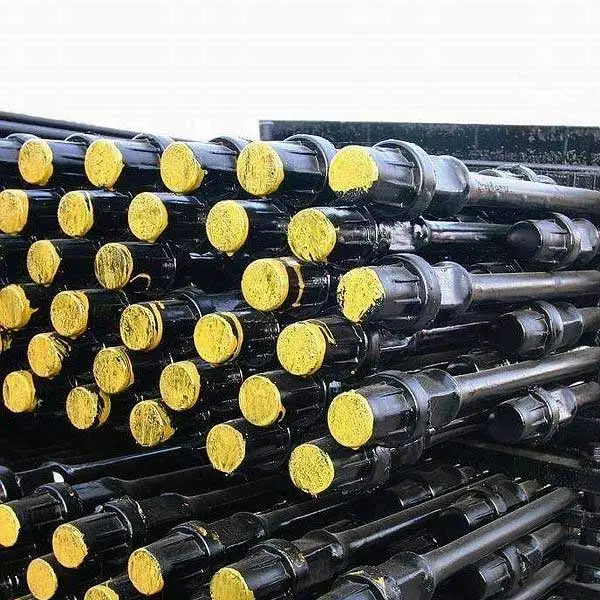

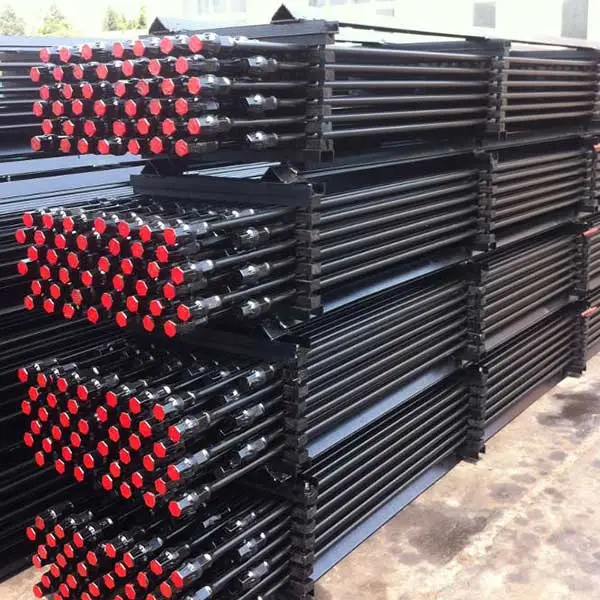

Imagen del embalaje


Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido

Enviar correo electrónico
Especificación

Tabla de especificaciones de tipo:

Varilla de Succión  V alor  N ominal  Φ16 ( 5/8 " ) _ _ Φ19 ( 3/4 " ) _ _ Φ22 ( 7/8 " ) _ _ Φ25 1" Φ29 1 1 / 8 "
Diámetro del cuerpo  de la varilla  15,88 +0,18 -0,36
(0,625 +0,007 -0,014 )
19,05 +0,20 -0,41
(0,750 +0,008 -0,016 )
22,23 +0,20 -0,41
(0,875 +0,008 -0,016 )
25,40 +0,23 -0,46
(1,000 +0,009 -0,018 )
28,58 +0,25 -0,51
(1,125 +0,010 -0,020 )
D íámetro xterior  D Rosca E xterna  Hombro 31,8 +0,13 -0,25
(1,250 +0,005 -0,010 )
38,1 +0,13 -0,25
(1,500 +0,005 -0,010 )
41,3 +0,13 -0,25
(1,625 +0,005 -0,010 )
50,8 +0,13 -0,25
(2,000 +0,005 -0,010 )
57,2 +0,13 -0,25
(2,250 +0,005 -0,010 )
Anchura  de llave ± 0,8 0,031 )
22,2 (0,875) 25.4(1.000) 25.4(1.000) 33.3(1.313) 38.1(1.500)
Longitud  de la llave 31.8(1.250) 31.8(1.250) 31.8(1.250) 38.1(1.500) 41.3(1.625)
Longitud de  varilla  API ± 50 2,0 )
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
Longitud de varilla doméstica  ± 50 900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
D iámetro  de brida recalcada  31,1 +0,13 -3,17
(1,219 +0,005 -0,125 )
35,7 +0,13 -3,17
(1,406 +0,005 -0,125 )
38,1 +0,13 -3,17
(1,500 +0,005 -0,125 )
48,4 +0,13 -3,17
(1,906 +0,005 -0,125 )
55,6 +0,13 -3,17
(2,188 +0,005 -0,125 )
AR ± 3,2 0,125 ) 47.6(1.875) 57.1(2.250) 66.7(2.625) 76.2(3.000) 85.7(3.375)
CR +1,59 -0,40+ 0,063 -0,016_
3,2 (0,125) 3,2 (0,125) 4,8 (0,188) 4,8 (0,188) 4,8 (0,188)

Propiedades mecánicas de la varilla de bombeo de acero:

Propiedades mecánicas de la varilla de bombeo de acero
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento200mm% Reducción del área Z% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
k 60000 414 90000 621 115000 793 ≥13 ≥50
C 60000 414 90000 621 115000 793 ≥13 ≥50
D 85000 586 115000 793 140000 965 ≥13 ≥50
KD 85000 590 115000 795 140000 965 ≥13 ≥50
HL 115000 795 140000 965 173339 1195 ≥13 ≥45
HY / / 140000 965 173339 1195 / / ≥42 ≥224
EHL / / 188500 1300 217500 1500 / / ≥50 ≥320 ≥2.5X106
Nota: cuando no se puede medir el límite elástico, debe considerarse que se procesa en un plano de instalación de muestra estándar
a Generalmente está hecho de acero al carbono de alta calidad, que puede alcanzar las propiedades mecánicas de la mesa.
b Generalmente se usa acero al molibdeno (pero no limitado a este tipo de acero), y las propiedades mecánicas de esta mesa se pueden lograr a través de un tratamiento térmico efectivo.


Composición química de la varilla de bombeo común:

Composición química de la varilla de bombeo común
AISI C Si Minnesota PAG S cr Ni Mes V cobre Alabama
1541 0,36-0,45 0,15-0,35 1,35-1,65 ≤0.04 ≤0.04 ≤0.3 ≤0.35 ≤0.06 0,04-0,09 ≤0.35 ≤0.035
4120 0,17-0,24 0,17-0,37 0.4-0.7 ≤0.025 ≤0.025 0.8-1.1 ≤0.3 0,15-0,25 / ≤0.2 /
4130 0,26-0,33 0,17-0,37 0.4-0.7 ≤0.025 ≤0.025 0.8-1.1 ≤0.3 0,15-0,25 / ≤0.2 /
4138 0,37-0,45 0,17-0,37 0.9-1.2 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0.2-0.3 / ≤0.2 /
4138M 0,37-0,45 0,17-0,37 0.9-1.2 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0.2-0.3 0,04-0,09 ≤0.2 /
4140 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
4142 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
3130 0,22-0,29 0,15-0,35 0.71-1.0 ≤0.025 ≤0.025 0,42-0,65 0.72-1.0 0.01-0.06 / ≤0.2 /
4320 0,18-0,42 0,15-0,35 0.8-1.0 ≤0.025 ≤0.025 0.7-0.9 1.15-1.5 0.2-0.3 0,04-0,09 ≤0.35 ≤0.035
4330 0,3-0,35 0,15-0,35 0.8-1.1 ≤0.025 ≤0.025 0.8-1.1 1,65-2,0 0.2-0.3 0.05-0.10 ≤0.2 /
4621 0,18-0,23 0,17-0,37 0.7-0.9 ≤0.025 ≤0.025 ≤0.35 1,65-2,0 0.2-0.3 / ≤0.2 /
4720 0,19-0,23 0,15-0,35 0,85-1,05 ≤0.025 ≤0.025 0.8-1.05 0.9-1.2 0,22-0,30 0,02-0,05 0,40-0,60 /




Lista de pesos de varillas de bombeo
Tamaño 5/8" 3/4" 7/8" 1" 1-1/8" 1-1/4" 1-1/2"
kg/m2 1.68 2.4 3.2 4.2 5.3 6.4 9.5


Especificación de varilla de bombeo de grado HY

Varilla de Succión  V alor  N ominal  Φ16 ( 5/8 " ) _ _ Φ19 ( 3/4 " ) _ _ Φ22 ( 7/8 " ) _ _ Φ25 1" Φ29 1 1 / 8 "
Diámetro del cuerpo  de la varilla  15,88 +0,18 -0,36
(0,625 +0,007 -0,014 )
19,05 +0,20 -0,41
(0,750 +0,008 -0,016 )
22,23 +0,20 -0,41
(0,875 +0,008 -0,016 )
25,40 +0,23 -0,46
(1,000 +0,009 -0,018 )
28,58 +0,25 -0,51
(1,125 +0,010 -0,020 )
D íámetro xterior  D Rosca E xterna  Hombro 31,8 +0,13 -0,25
(1,250 +0,005 -0,010 )
38,1 +0,13 -0,25
(1,500 +0,005 -0,010 )
41,3 +0,13 -0,25
(1,625 +0,005 -0,010 )
50,8 +0,13 -0,25
(2,000 +0,005 -0,010 )
57,2 +0,13 -0,25
(2,250 +0,005 -0,010 )
Anchura  de llave ± 0,8 0,031 )
22,2 (0,875) 25.4(1.000) 25.4(1.000) 33.3(1.313) 38.1(1.500)
Longitud  de la llave 31.8(1.250) 31.8(1.250) 31.8(1.250) 38.1(1.500) 41.3(1.625)
Longitud de  varilla  API ± 50 2,0 )
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
Longitud de varilla doméstica  ± 50 900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
D iámetro  de brida recalcada  31,1 +0,13 -3,17
(1,219 +0,005 -0,125 )
35,7 +0,13 -3,17
(1,406 +0,005 -0,125 )
38,1 +0,13 -3,17
(1,500 +0,005 -0,125 )
48,4 +0,13 -3,17
(1,906 +0,005 -0,125 )
55,6 +0,13 -3,17
(2,188 +0,005 -0,125 )
AR ± 3,2 0,125 ) 47.6(1.875) 57.1(2.250) 66.7(2.625) 76.2(3.000) 85.7(3.375)
CR +1,59 -0,40+ 0,063 -0,016_
3,2 (0,125) 3,2 (0,125) 4,8 (0,188) 4,8 (0,188) 4,8 (0,188)


Propiedades mecánicas de la varilla de bombeo de grado HY

Propiedades mecánicas de la varilla de bombeo de grado HY
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento200mm% Reducción del área Z% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
  psi MPa psi MPa psi MPa ≥13 ≥50     ≥1.0X106
HY / / 140000 965 173339 1195 / / ≥42 ≥224



Especificación de varilla de bombeo anticorrosión por pulverización

Varilla de Succión  V alor  N ominal  Φ16 ( 5/8 " ) _ _ Φ19 ( 3/4 " ) _ _ Φ22 ( 7/8 " ) _ _ Φ25 1" Φ29 1 1 / 8 "
Diámetro del cuerpo  de la varilla  15,88 +0,18 -0,36
(0,625 +0,007 -0,014 )
19,05 +0,20 -0,41
(0,750 +0,008 -0,016 )
22,23 +0,20 -0,41
(0,875 +0,008 -0,016 )
25,40 +0,23 -0,46
(1,000 +0,009 -0,018 )
28,58 +0,25 -0,51
(1,125 +0,010 -0,020 )
D íámetro xterior  D Rosca E xterna  Hombro 31,8 +0,13 -0,25
(1,250 +0,005 -0,010 )
38,1 +0,13 -0,25
(1,500 +0,005 -0,010 )
41,3 +0,13 -0,25
(1,625 +0,005 -0,010 )
50,8 +0,13 -0,25
(2,000 +0,005 -0,010 )
57,2 +0,13 -0,25
(2,250 +0,005 -0,010 )
Anchura  de llave ± 0,8 0,031 )
22,2 (0,875) 25.4(1.000) 25.4(1.000) 33.3(1.313) 38.1(1.500)
Longitud de la llave 31.8(1.250) 31.8(1.250) 31.8(1.250) 38.1(1.500) 41.3(1.625)
Longitud de varilla  API ± 50 2,0 )
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
508 (20)
1118 (44)
1727 (68)
2337 (92)
2946 (116)
7518 (296)
9042 (356)
Longitud de varilla doméstica  ± 50 900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
900, 1400, 1900,
2400,2900,3400,
7900,9900
D iámetro  de brida recalcada  31,1 +0,13 -3,17
(1,219 +0,005 -0,125 )
35,7 +0,13 -3,17
(1,406 +0,005 -0,125 )
38,1 +0,13 -3,17
(1,500 +0,005 -0,125 )
48,4 +0,13 -3,17
(1,906 +0,005 -0,125 )
55,6 +0,13 -3,17
(2,188 +0,005 -0,125 )
AR ± 3,2 0,125 ) 47.6(1.875) 57.1(2.250) 66.7(2.625) 76.2(3.000) 85.7(3.375)
CR +1,59 -0,40+ 0,063 -0,016_
3,2 (0,125) 3,2 (0,125) 4,8 (0,188) 4,8 (0,188) 4,8 (0,188)


Rocíe las propiedades mecánicas de la varilla de bombeo anticorrosión

Propiedades mecánicas de la varilla de bombeo anticorrosión en aerosol
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento 200mm% Reducción de AreaZ% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
  psi MPa psi MPa psi MPa ≥13 ≥50     ≥1.0X106
C 60000 414 90000 621 115000 793 ≥13 ≥50
D 85000 586 115000 793 140000 965 ≥13 ≥50
HL 115000 795 140000 965 173339 1195 ≥13 ≥45
HY / / 140000 965 173339 1195 / / ≥42 ≥224



Composición química de la varilla de bombeo anticorrosión en aerosol
AISI C Si Minnesota PAG S cr Ni Mes V cobre Alabama
4130 0,26-0,33 0,17-0,37 0.4-0.7 ≤0.025 ≤0.025 0.8-1.1 ≤0.3 0,15-0,25 / ≤0.2 /
4138 0,37-0,45 0,17-0,37 0.9-1.2 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0.2-0.3 / ≤0.2 /
4140 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
4142 0,38-0,45 0,17-0,37 0.5-0.8 ≤0.025 ≤0.025 0.9-1.2 ≤0.3 0,15-0,25 0,04-0,09 ≤0.2 /
4720 0,19-0,23 0,15-0,35 0,85-1,05 ≤0.025 ≤0.025 0.8-1.05 0.9-1.2 0,22-0,30 0,02-0,05 0,40-0,60 /



Lista de pesos de varillas de bombeo
Tamaño 5/8" 3/4" 7/8" 1" 1-1/8" 1-1/4" 1-1/2"
kg/m2 1.68 2.4 3.2 4.2 5.3 6.4 9.5

Especificación de la varilla de bombeo de rosca cónica


Varilla de Bombeo de Rosca Cónica Varilla de Bombeo de Rosca Cónica

No. Tamaño Diámetro de la varilla (mm) enhebrar Longitud del producto terminado
1 7/8" 22,23+0,2-0,41 NC12 8000 30 pies
2 1" 25,4+0,23-0,46 NC16 7620 25 pies
3 1-1/8" 28,58+0,25-0,51 NC16 1000 2 pies
4 1-1/4 31,75+0,0-0,76 NC16 2000 4 pies
5 1-1/2" 38.1+0.0-0.0.76 NC16 3000 6F



Propiedades mecánicas de la varilla de bombeo de rosca cónica
Calificación Límite elástico mínimo (0,2 % de deformación residual) Resistencia mínima a la tracción Resistencia máxima a la tracción Alargamiento 200mm% Reducción del área Z% Dureza superficial HRC Dureza del núcleo HB Vida fatigada
  psi MPa psi MPa psi MPa ≥13 ≥50     ≥1.0X106
D 85000 586 115000 793 140000 965 ≥13 ≥50
KD 85000 590 115000 795 140000 965 ≥13 ≥50
HL 115000 795 140000 965 173339 1195 ≥13 ≥45
HY / / 140000 965 173339 1195 / / ≥42 ≥224



Valor de par de torsión de la varilla de bombeo de rosca cónica

Torque SuckerRod
Grado/Torque/Tamaño D HL HY
7/8" ≥1000 ≥1200 ≥1800
1" ≥1500 ≥1800 ≥2200
1-1/8" ≥2200 ≥2900 ≥3200
1-1/4" ≥3000 ≥3900 ≥4300
Proceso de producción

Imagen del embalaje


Consulta

DEJANOS UN MENSAJE

Bienvenido a completar el formulario a continuación para contactarnos

  • Nombre*

  • Nombre de la empresa*

  • Teléfono*

  • Correo electrónico*

  • Mensaje*

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido

Enviar correo electrónico
