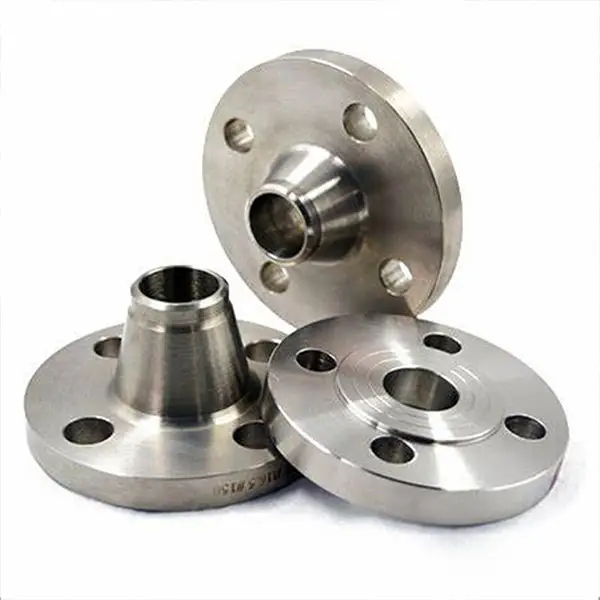

Brida de cuello de soldadura, brida deslizante, brida ciega, placa de tubo, brida roscada, brida de soldadura por encastre
Brida de cuello de soldadura, brida deslizante, brida ciega, placa de tubo, brida roscada, brida de soldadura por encastre
Reborde
Reborde
Reborde
Reborde
Reborde

Reborde

Tipo: Brida de cuello de soldadura, brida deslizante, brida ciega, placa de tubo, brida roscada, brida de soldadura por encastre, brida de placa, persiana de anteojos, LWN, brida de orificio, brida de anclaje, etc.

Tamaño: DE: DN15- DN2000 (1/2''- 80'')

Tipo: cuello de soldadura, deslizable, ciego, soldadura por encastre, roscado, empalme traslapado

Presión: 150#, 300#, 600#, 900#, 1500#, 2500#

Material: acero al carbono A105, C22.8, S235, S235JR, P235GH,SS400,37.2
Acero inoxidable 304/L,316/L,321,310S,347H,1.4301, 1.4404
ASTM A234 WP1/5/9/11/12/22 /91
Acero inoxidable dúplex: UNS31803, SAF2205, UNS32205, UNS31500
Recubrimiento: Aceite a prueba de herrumbre, galvanizado en frío y en caliente
Embalaje: caja de madera contrachapada apta para el mar, tarima de madera

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

BRIDA FORJADA:

1) BRIDA ANSI B16.5, ASME B16.47

  • Rango de tamaño: 1/2" a 80" DN15 a DN2000
  • Diseño: cuello de soldadura, deslizable, ciego, soldadura por encastre, roscado, empalme traslapado
  • Presión: 150#, 300#, 600#, 900#, 1500#, 2500#
  • Espesor de pared para brida de cuello de soldadura: STD, SCH40, SCH80, SCH160. SCHXXS
  • Material: acero al carbono A105, acero inoxidable 304/304L, 316/316L
  • Recubrimiento: pintura negra, pintura amarilla transparente, galvanizado en frío y en caliente
  • Paquete: caja de madera contrachapada apta para el mar, palé de madera

2) BRIDA EN1092-1

  • Rango de tamaño: DN15 a DN2000
  • Diseño: brida de placa tipo 01, brida suelta tipo 02, brida ciega tipo 05, brida deslizante tipo 11
    con cuello de soldadura tipo 12, brida roscada tipo 13
  • Presión: PN6, PN10, PN16, PN25, PN40, PN64, PN100
  • Material: acero al carbono C22.8, S235, S235JR, P235GH, acero inoxidable: 304/304L, 316/316L
  • Recubrimiento: pintura negra, pintura amarilla transparente, galvanizado en frío y en caliente
  • Paquete: caja de madera contrachapada apta para el mar, palé de madera

3) BRIDA DIN

  • Rango de tamaño: DN15 a DN2000
  • Diseño: brida deslizante DIN2573,2576,2502,2503, 2543,2545  brida
    de cuello de soldadura DIN2631, 2632,2633,2634,2635
    brida ciega DIN 2527 PN6, PN10, PN16, PN25, PN40 brida
    roscada DIN2565,2566,2567,2567
    brida suelta DIN 2641,2642,2656,2673
  • Material: acero al carbono ST37.2, acero inoxidable 1.4301, 1.4404

4) BRIDA GOST

  • Rango de tamaño: DN15 a DN 2000
  • Diseño: brida de placa 12820-80, brida de cuello de soldadura 12821-80
  • Presión: PN6, PN10, PN16, PN25, PN40
  • Material: acero al carbono CT-20, acero inoxidable 304/304L, 316/316L
  • Recubrimiento: aceite a prueba de herrumbre, galvanizado en frío y en caliente
  • Paquete: caja de madera contrachapada apta para el mar, palé de madera

5) FALDA JIS B2220

  • Rango de tamaño: 15A a 2000A
  • Diseño: SOP, BIND, SOH,
  • Pureza: 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K
  • Material: acero al carbono SS400, acero inoxidable SUS304, SUS316
  • Recubrimiento: aceite a prueba de herrumbre, galvanizado en frío y en caliente
  • Embalaje: caja de madera contrachapada apta para el mar, palé de madera


Aceptar personalización "accesorio con bridas" tubería con bridas''


Especificación

BRIDAS CIEGA

Las bridas ciegas generalmente se proporcionan con una cara elevada, una cara plana o un revestimiento RTJ. Cuando se necesita una cara elevada para bridas ciegas, la altura estándar es de 1/16" para bridas ciegas de menos de 400#. Para bridas ciegas de 400# y más, la altura estándar de la cara elevada de la brida ciega es de 1/4".

Material: carbono, aleación y acero inoxidable

Normas: ASTM A105, ASTM A182

Tamaños: 1/2'' a 24'', Personalizado hasta 48''

Grosor: Cédula 10(S) a SCH 160

Clasificaciones de presión: Clase 150 a 2500

Tipo de cara: RF, RTJ

BRIDAS DESLIZABLES

Las bridas de tubería deslizables generalmente se proporcionan con una cara elevada o plana. Cuando se necesita una cara elevada para bridas de tubería deslizables, la altura estándar es de 1/16" para bridas de tubería deslizables de menos de 400#. Para bridas de tubería deslizables de 400# y más, la altura estándar de la cara elevada de la brida de tubería deslizable es 1/4".

Estándar: ASTM A105, ASTM A182

Material: acero al carbono, acero aleado, acero inoxidable

Tamaño: 1/2'' a 24'', personalizado hasta 60''

Clasificaciones de presión: Clase 150 a Clase 2500

Tipo de cara: RF, RTJ

BRIDAS DE CUELLO SOLDAR

Las bridas de tubería con cuello de soldadura generalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubería con cuello soldado, la altura estándar es de 1/16" para bridas de tubería con cuello soldado de menos de 400#. Para bridas de tubería con cuello soldado de 400# y más, la altura estándar de la cara elevada de la brida de tubería con cuello soldado es 1/4".

Material: carbono, aleación y acero inoxidable

Normas: ASTM A105, ASTM A182

Tamaños: 1/2'' a 24'', Personalizado hasta 48''

Grosor: Cédula 10(S) a SCH 160

Clasificaciones de presión: Clase 150 a 2500

Tipo de cara: RF, RTJ

BRIDAS DE JUNTA DE LAPEO

Las bridas Slip on Pipe con cubo tienen especificaciones publicadas que van desde 1/2" hasta 24". Los tamaños superiores a 24" se producen como juntas traslapadas para ajustar las dimensiones. Coastal Flange ofrece bridas para tuberías con juntas traslapadas en todos los grados, especificaciones y tamaños de materiales.

Acero al carbono: ASTM A105, A350 LF2

Acero inoxidable: A182 F304/F304L/F316/F316L/F321

Acero aleado: ASTM A182, GR F1, F11, F22, F5, F9, F91

Diámetros exteriores: 1/2'' a 24''

Programa de espesor de pared: SCH 10, SCH 40, SCH 160

BRIDAS ROSCADAS

Las bridas de tubería roscada generalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubería roscada, la altura estándar es de 1/16" para bridas de tubería roscada de menos de 400#. Para bridas de tubería roscada de 400# y más, la altura estándar de la cara elevada de la brida de tubería roscada es de 1/4" .

Estándar: ASTM A105, ASTM A182

Material: acero al carbono, acero inoxidable, aleación de acero

Rango de tamaño: 1/2'', 1'', 2'', 3'', 4'' a 24''

Clase de presión: Clase 150 a 2500

Cara: cara realzada (RF), junta tipo anillo (RTJ)

BRIDAS DE SOLDADURA DE SOCKET

Las bridas de tubería de soldadura por encaje generalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubería de soldadura por encastre, la altura estándar es de 1/16" para bridas de tubería de soldadura por encastre de menos de 400#. 1/4".

Estándar:

Acero al carbono ASTM A105, ASTM A350 LF1/2, ASTM A181

Aleación de acero ASTM A182 F5, F9, F11, F22, F91

Acero inoxidable ASTM A182 F304/L, F316/L

Diámetros exteriores: 1/2 pulgada a 24 pulgadas, hasta 2500#

Fabricación especial: 24'' a 60'', hasta 900#

Espesor de pared: Cédula 40 a 160

Clasificaciones de presión: Clase 150 a Clase 2500

Tipo de cara: RF, RTJ



cuello de soldadura
1, preferido para alta presión, bajo cero o temperatura elevada
2, el cubo está cónico y perforado para que coincida con el diámetro interior de la tubería, por lo que el flujo no se restringe, lo que evita la turbulencia y reduce la erosión
3, fácilmente radiografiado y proporciona una excelente distribución del estrés
Ponerse
1, normalmente no se usa en aplicaciones de alto estrés debido a la unión baja del cubo y la soldadura
2, Silps sobre el exterior de la tubería
3, dentro de la brida soldada en el cubo y al final del tubo
Junta de solape
1, se utiliza donde se requiere alineación de pernos o acceso para limpieza
2, similar a la brida deslizable cuando se usa con un extremo corto de unión traslapada
3, Radio en la intersección de la cara de la brida y el orificio para que coincida con el extremo corto de la junta traslapada
Roscado
1, utilizado donde la soldadura sería peligrosa
2, diseñado para aplicaciones de baja presión y no cíclicas
3, el orificio está roscado para que coincida con la rosca del tubo
4, cónico para sellar tuberías y bridas
Soldadura por encastre
1, para procesos químicos de pequeño diámetro, líneas de distribución hidráulica y de corriente
2, similar a la brida deslizante
3, el avellanado coincide con el orificio de la tubería, lo que permite un flujo sin restricciones
4, el avellanado del lado del cubo se ajusta al diámetro exterior de la tubería: puede insertar la tubería en el casquillo con soldadura de filete en el cubo
Ciego
1, se utiliza para cerrar los extremos de las tuberías
2, no tiene orificio
3, permite el acceso a líneas selladas
Otras bridas

Orificio, Expansor, Reductor, Ligero, Salidas de espárragos, Cuellos largos para soldar, Métrico, Dibujos azul marino, Dibujos de clientes



Brida de tubería de acero inoxidable
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Brida de tubería de acero al carbono
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52
Brida de tubería de baja temperatura
ASTM A350 LF2, LF3, LF6
Brida de tubería de acero de aleación
ASTM/ASME A/SA 182 y A 387 F1, F5, F9, F11, F12, F22, F91
Brida de tubería de acero dúplex y súper dúplex
ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Brida de tubería de aleación de níquel
UNS 10276 (HASTELLOY C 276), UNS 6625 (INCONEL 625), UNS 6601 (INCONEL 601), UNS 6600 (INCONEL 600), UNS 8825 (INCONEL 825), UNS 8020 (ALEACIÓN 20/20 CB 3), UNS 4400 ( MONEL 400), UNS 2201 (NIQUEL 201), ASTM/ASME SB 336 UNS 2200 (NIQUEL 200)
Bridas de tubería de alto rendimiento
ASTM A694 F42, F52, F60, F65, F70
Proceso de producción

Flange Proction Process

Imagen del embalaje

Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido
