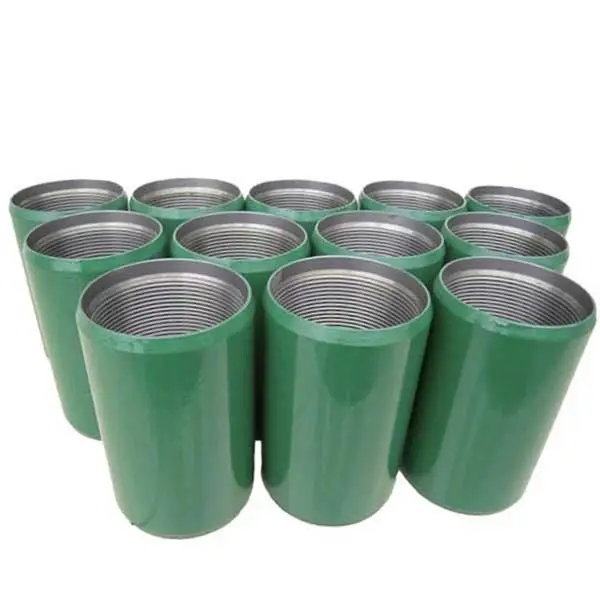

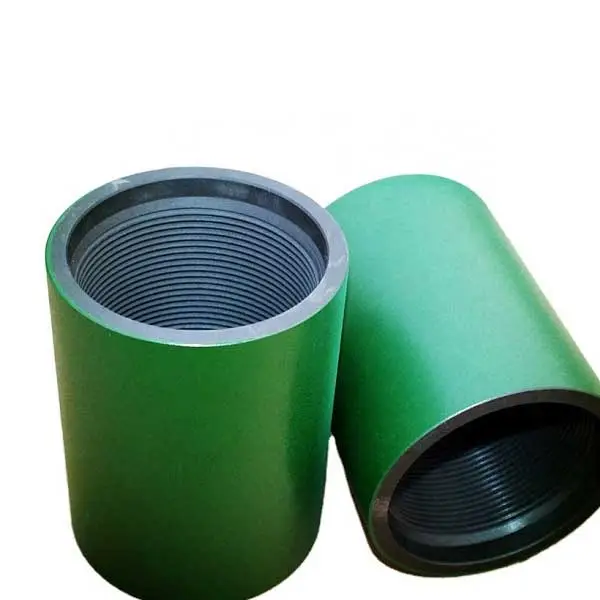

Acoplamiento de tubos y carcasas
Acoplamiento de tubos y carcasas

Acoplamiento de tubos y carcasas

Nombre del producto: Acoplamiento de carcasa y tubería, Acoplamiento de carcasa, Acoplamiento de tubería

Aplicación: se utiliza para conectar 2 juntas de tubería o carcasa

Tamaño: Acoplamiento de tubería: 1.9'' - 4-1/2''
Acoplamiento de carcasa: 4-1/2'' - 13-3/8''

Estándar de tubería: API 5CT y 5B PSL1/PSL2 J55,K55,N80-1,N80-Q,API 5CT y 5B L80-1,C90, C95,T95, P110, Q125

Código de color: J55 Verde; L80 Rojo con tiras marrones;N80 Rojo con tiras verdes;P110 Blanco

Superficie: Fosfatación entera o fosfatación interior y revestimiento exterior

Subproceso: NUE, EUE, VAM, STC, LTC, BTC, XC, VAM TOP, NUEVO VAM, HYDRILL CS

Servicio Especial: Servicio Dulce, Servicio Agrio, Anti-H2S, NACE MR0175/ISO15156

  • Descripción
  • Especificación
  • Proceso de producción
  • Imagen del embalaje
  • Consulta
Descripción

Los acoplamientos son tramos cortos de tubería que se utilizan para conectar 2 uniones de tubería o revestimiento.

Vienen con códigos de color pintados en su superficie externa para indicar sus grados.

Los acoplamientos se fabrican de acuerdo con las especificaciones API 5CT y 5B.

Acoplamiento de tubería API:
Especificación
Tamaño (DE de la tubería) (pulgadas) :1.900, 2-3/8, 2-7/8, 3-1/2, 4, 4-1/2
Trastorno: Sin traspaso;
Grado de traspaso externo: J-55, C-75, L-80, N-80, C-95, P-110
Opción: Electrocincado; Fosforizado

Acoplamiento de carcasa API: Tamaño
de especificación
(DE de tubería) (pulgadas): 4-1/2, 5, 5-1/2, 6-5/8, 7, 7-5/8, 8-5/8, 9- 5/8, 10-3/4, 11-3/4, 13-3/8, 16, 18-5/8, 20
Roscado: carcasa de rosca redonda corta (STC); carcasa de rosca redonda larga (LC) ;Revestimiento de rosca de contrafuerte (BC)
Grado: H-40, J-55, K-55, C-75, L-80, N-80, C-95, AS-95, P-110, L80-13CR

API 5B, Especificación para roscado, calibre e inspección de roscas de carcasas, tuberías y tuberías de conducción. Esta especificación cubre las dimensiones, tolerancias y requisitos de marcado para roscas API y los calibres que controlan los criterios de aceptación de las roscas. Se incluyen calibres de elementos roscados, instrumentos y requisitos para la inspección de roscas para tuberías de línea, revestimientos de roscas redondas y conexiones de revestimiento reforzado.

API Spec 5CT, Especificación para Casing and Tubing, octava edición, Industrias del petróleo y gas natural: tuberías de acero para uso como revestimiento o tubería para pozos. stock, material de acoplamiento y material accesorio y establece requisitos para tres niveles de especificación de producto (PSL-1, PSL-2, PSL-3).

Aplicación: el acoplamiento de la carcasa es un tipo de herramienta de perforación en campos petroleros, que se utiliza principalmente para la conexión de la carcasa. El acoplamiento de la carcasa resuelve principalmente el problema de que el acoplamiento existente es propenso a la fractura por fatiga debido a la concentración de tensiones.

Estructura: el extremo de la carcasa está conectado con la pared interior del acoplamiento mediante una rosca cónica, y el extremo del cuerpo del acoplamiento está conectado con la tubería de aceite mediante la misma rosca y la misma rosca plana de paso. El modelo de utilidad tiene las características de aliviar la concentración de tensión en la raíz de la rosca externa del manguito de conexión de rosca cónica única, no es fácil producir fractura por fatiga y el efecto de conexión es bueno.

El tipo de rosca de los acoplamientos de carcasa principales incluye: acoplamiento de carcasa de rosca redonda larga (LC), acoplamiento de carcasa de rosca redonda corta (SC), acoplamiento de carcasa de rosca de contrafuerte (BC) y el grado de acero incluye principalmente: J55, K55, N80, L80 , P110 y así sucesivamente.

Especificación

Acoplamientos de carcasa Especificaciones de rosca corta:

Acoplamientos de carcasa
Rosca corta

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



4-1/2

5.000

6.250

8.05

343

2716

5

5.563

6.500

10.18

210

2168

5-1/2

6.050

6.750

11.44

216

2501

6-5/8

7.390

7.250

19.97

115

2322

7

7.656

7.250

18.34

120

2231

7-5/8

8.500

7.500

26.93

80

2322

8-5/8

9.625

7.750

35.58

60

2132

9-5/8

10.625

7.750

39.51

50

2006

10-3/4

11.750

8.000

49.61

45

2079

11-3/4

12.750

8.000

50.49

35

1767

13-3/8

14.375

8.000

56.23

25

1436

dieciséis

17.000

9.000

78.98

20

 -

18-5/8

20

9.000

118.94

10

 -

20

21.000

9.000

98.25

10

 -


Acoplamientos de carcasa Especificaciones de rosca larga:

 Acoplamientos de carcasa
Rosca larga

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



4-1/2

5.000

7.000

9.07

294

2697

5

5.563

7.750

12.56

210

2573

5-1/2

6.050

8.000

14.03

180

2555

6-5/8

7.390

8.750

24.82

100

2315

7

7.656

9.000

23.67

100

2351

7-5/8

8.500

9.250

34.23

80

2807

8-5/8

9.625

10.000

47.48

48

2337

9-5/8

10.625

10.500

55.77

40

2302

10-3/4

11.750

* 10.500

* 62.38

45

* 36

11-3/4

12.750

* 10.500

* 67.59

30

* 24

13-3/8

14.375

* 10.500

* 76.63

25

* 20

dieciséis

17.000

* 11.000

* 96.55

20

* dieciséis

18-5/8

20.000

-

-

10

8

20

21.000

* 11.500

* 126.74

10

8

* NO ESPECIFICACIONES API.



Acoplamiento de carcasa - Rosca de contrafuerte

Acoplamientos de carcasa
Rosca de contrafuerte

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



4-1/2

5.000

8.875

10.11

196

2007

5

5.563

9.125

12.99

144

2840

5-1/2

6.050

9.250

14.14

144

2061

6-5/8

7.390

9.625

24.46

92

2295

7

7.656

10.000

23.22

80

2068

7-5/8

8.500

10.375

64.84

64

2221

8-5/8

9.625

10.625

45.94

48

2414

9-5/8

10.625

10.625

50.99

40

2256

10-3/4

11.750

10.625

56.68

36

2307

11-3/4

12.750

10.625

61.74

24

2179

13-3/8

14.375

10.625

69.95

20

1429

dieciséis

17.000

10.625

87.56

dieciséis

-

18-5/8

20.000

10.625

138.03

8

-

20

21.000

10.625

110.33

8

-


Acoplamientos de tubería - Extremo recalcado externo (EUE):


Acoplamientos de tubería  EUE

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Hilos por pulgada

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



1.90

2.500

10 rondas

-

1.85

-

-

2-3/8

3.063

8 Ronda

4.875

3.42

1,444

3942

2-7/8

3.668

8 Ronda

5.500

5.29

792

4220

3-1/2

4.500

8 Ronda

5.750

9.02

448

3860

4

5.000

8 Ronda

-

10.62

392

-

4-1/2

5.563

8 Ronda

6.500

13.31

252

3456


Acoplamientos de tubería - Extremo no recalcado (NUE)


Acoplamientos de tubería  sin recalque

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Hilos por pulgada

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



1.90

2.200

10 rondas

3.750

1.85

-

-

2-3/8

2.875

10 rondas

4.500

2.82

1,512

4264

2-7/8

3.500

10 rondas

5.500

5.15

800

4120

3-1/2

4.250

10 rondas

5.625

8.17

502

4101

4

4.75

8 Ronda

5.75

9.57

392

-

4-1/2

5.200

8 Ronda

6.500

10.76

252

2712


Identificación de grado de tubería de acoplamiento por color de pintura

Calificación

Código de color (exterior pintado)

H-40

Negro

J-55 o K-55

Verde

N-80

Rojo

M-65 o L-80

Rojo con una banda marrón

L-80 Tipo 9CR

Rojo con dos bandas amarillas

L-80 Tipo 13CR

Rojo con una banda amarilla

C-90 Tipo 1

Púrpura

C-90 Tipo 2

Púrpura con una banda amarilla

T-95 Tipo 1

Plata

T-95 Tipo 2

Plata con una banda amarilla

C-95

Marrón

P-110

Blanco

Q-125 Tipo 1

Naranja

Q-125 Tipo 2

Naranja con una banda amarilla

Q-125 Tipo 3

Naranja con una Banda Verde

Q-125 Tipo 4

Naranja con una banda marrón

Proceso de producción

production process

Imagen del embalaje

Consulta

Si tiene alguna pregunta, no dude en ponerse en contacto con continental Iron and Steel co., Ltd. Gracias por adelantado. Bienvenido

Enviar correo electrónico
Especificación

Acoplamientos de carcasa Especificaciones de rosca corta:

Acoplamientos de carcasa
Rosca corta

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



4-1/2

5.000

6.250

8.05

343

2716

5

5.563

6.500

10.18

210

2168

5-1/2

6.050

6.750

11.44

216

2501

6-5/8

7.390

7.250

19.97

115

2322

7

7.656

7.250

18.34

120

2231

7-5/8

8.500

7.500

26.93

80

2322

8-5/8

9.625

7.750

35.58

60

2132

9-5/8

10.625

7.750

39.51

50

2006

10-3/4

11.750

8.000

49.61

45

2079

11-3/4

12.750

8.000

50.49

35

1767

13-3/8

14.375

8.000

56.23

25

1436

dieciséis

17.000

9.000

78.98

20

 -

18-5/8

20

9.000

118.94

10

 -

20

21.000

9.000

98.25

10

 -


Acoplamientos de carcasa Especificaciones de rosca larga:

 Acoplamientos de carcasa
Rosca larga

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



4-1/2

5.000

7.000

9.07

294

2697

5

5.563

7.750

12.56

210

2573

5-1/2

6.050

8.000

14.03

180

2555

6-5/8

7.390

8.750

24.82

100

2315

7

7.656

9.000

23.67

100

2351

7-5/8

8.500

9.250

34.23

80

2807

8-5/8

9.625

10.000

47.48

48

2337

9-5/8

10.625

10.500

55.77

40

2302

10-3/4

11.750

* 10.500

* 62.38

45

* 36

11-3/4

12.750

* 10.500

* 67.59

30

* 24

13-3/8

14.375

* 10.500

* 76.63

25

* 20

dieciséis

17.000

* 11.000

* 96.55

20

* dieciséis

18-5/8

20.000

-

-

10

8

20

21.000

* 11.500

* 126.74

10

8

* NO ESPECIFICACIONES API.



Acoplamiento de carcasa - Rosca de contrafuerte

Acoplamientos de carcasa
Rosca de contrafuerte

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



4-1/2

5.000

8.875

10.11

196

2007

5

5.563

9.125

12.99

144

2840

5-1/2

6.050

9.250

14.14

144

2061

6-5/8

7.390

9.625

24.46

92

2295

7

7.656

10.000

23.22

80

2068

7-5/8

8.500

10.375

64.84

64

2221

8-5/8

9.625

10.625

45.94

48

2414

9-5/8

10.625

10.625

50.99

40

2256

10-3/4

11.750

10.625

56.68

36

2307

11-3/4

12.750

10.625

61.74

24

2179

13-3/8

14.375

10.625

69.95

20

1429

dieciséis

17.000

10.625

87.56

dieciséis

-

18-5/8

20.000

10.625

138.03

8

-

20

21.000

10.625

110.33

8

-


Acoplamientos de tubería - Extremo recalcado externo (EUE):


Acoplamientos de tubería  EUE

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Hilos por pulgada

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



1.90

2.500

10 rondas

-

1.85

-

-

2-3/8

3.063

8 Ronda

4.875

3.42

1,444

3942

2-7/8

3.668

8 Ronda

5.500

5.29

792

4220

3-1/2

4.500

8 Ronda

5.750

9.02

448

3860

4

5.000

8 Ronda

-

10.62

392

-

4-1/2

5.563

8 Ronda

6.500

13.31

252

3456


Acoplamientos de tubería - Extremo no recalcado (NUE)


Acoplamientos de tubería  sin recalque

Tamaño de la carcasa OD (pulgadas)

Tamaño de acoplamiento OD (pulgadas)

Hilos por pulgada

Longitud (Pulgadas)

Peso por acoplamiento (lb)

Cantidad de cartón paletizado

Peso del cartón paletizado



1.90

2.200

10 rondas

3.750

1.85

-

-

2-3/8

2.875

10 rondas

4.500

2.82

1,512

4264

2-7/8

3.500

10 rondas

5.500

5.15

800

4120

3-1/2

4.250

10 rondas

5.625

8.17

502

4101

4

4.75

8 Ronda

5.75

9.57

392

-

4-1/2

5.200

8 Ronda

6.500

10.76

252

2712


Identificación de grado de tubería de acoplamiento por color de pintura

Calificación

Código de color (exterior pintado)

H-40

Negro

J-55 o K-55

Verde

N-80

Rojo

M-65 o L-80

Rojo con una banda marrón

L-80 Tipo 9CR

Rojo con dos bandas amarillas

L-80 Tipo 13CR

Rojo con una banda amarilla

C-90 Tipo 1

Púrpura

C-90 Tipo 2

Púrpura con una banda amarilla

T-95 Tipo 1

Plata

T-95 Tipo 2

Plata con una banda amarilla

C-95

Marrón

P-110

Blanco

Q-125 Tipo 1

Naranja

Q-125 Tipo 2

Naranja con una banda amarilla

Q-125 Tipo 3

Naranja con una Banda Verde

Q-125 Tipo 4

Naranja con una banda marrón
